“浙江某盛产茶叶的乡村，由于山势绵延，地形复杂，到了雨季强降水和台风多发，极易造成山体滑坡等地质灾害。据统计，其乡镇存在地质灾害点40余处，给群众的生命财产安全带来严重威胁。为此，司南导航“地质灾害监测预警系统”落地乡村，对发挥地质灾害预警作用，守护茶乡人民的安全做出重要贡献。”

01

地质灾害成茶山风险隐患

项目时间：2022年5月

地理位置：

该乡村位于浙江省南部，共有林地面积近2万亩，其中生态公益林9千多亩，茶园2千多亩，毛竹林7千多亩。

风险隐患：

地质条件脆弱、公路扩建等形成高陡边坡，4~6月降雨集中期容易诱发崩塌、滑坡、泥石流灾害。

02

24小时毫米级监测预警

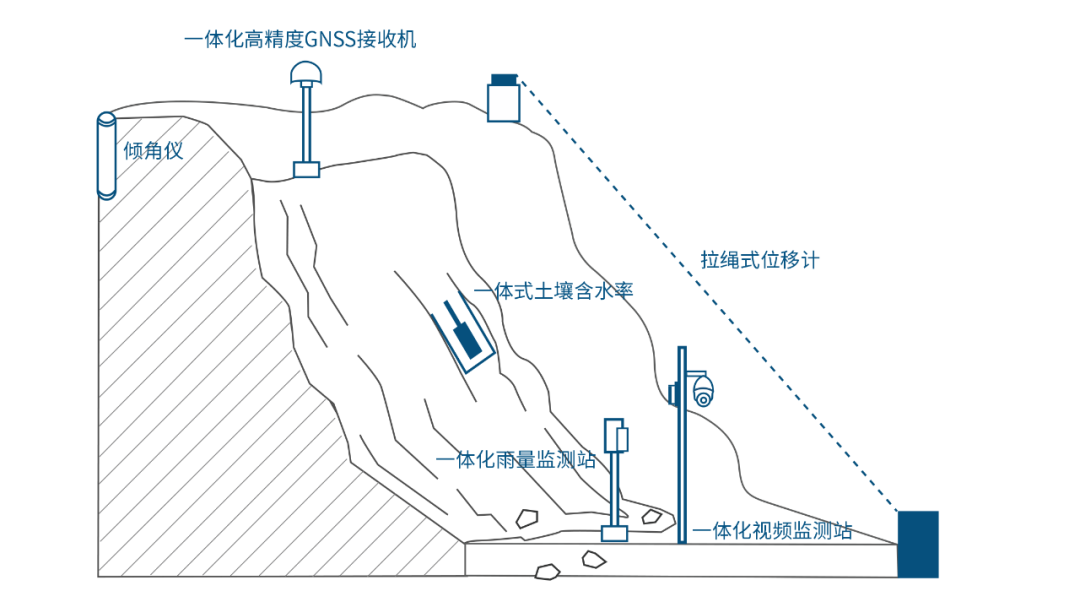

项目通过北斗高精度定位、云计算、物联网等信息化、自动化、智能化监控测试手段，在乡村周边多处地质灾害隐患监测点布设实时在线的地灾安全监测系统，对降雨状况、地表变形等关键指标信息进行长期、实时、系统地监测，时刻掌握地灾隐患点的安全状况，并通过远程高清视频监控及现场广播报警功能及时发出安全预警，保障周边地区安全。

项目亮点：

监测点位于茶山与毛竹林生态园区，遍布经济作物。司南导航充分考虑环境保护的要求，采用高度集成化的设备，安装简便、占地面积少，全力避免对周围植被和土地资源造成破坏。

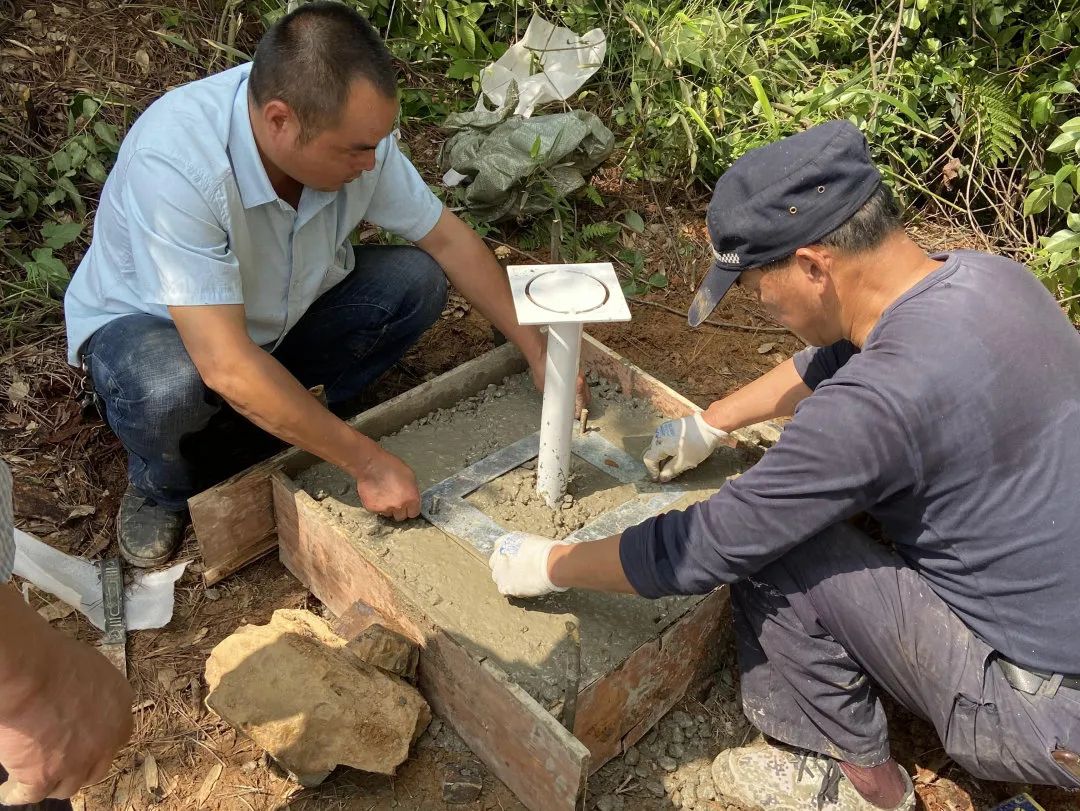

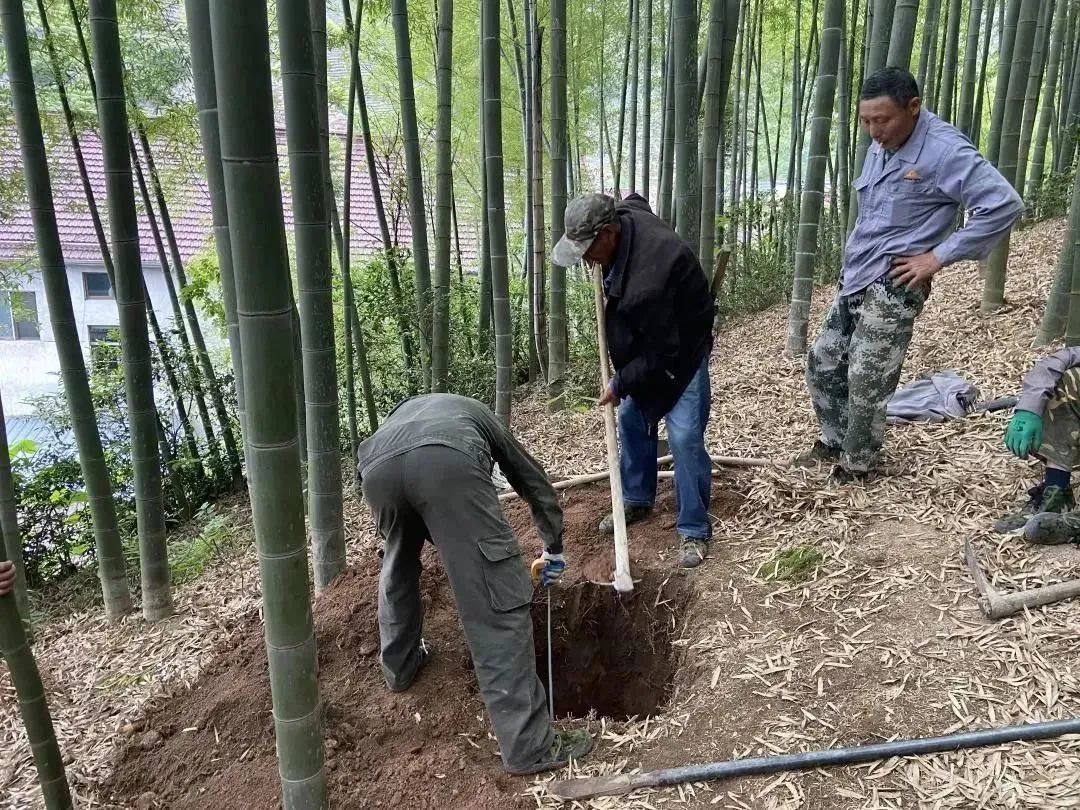

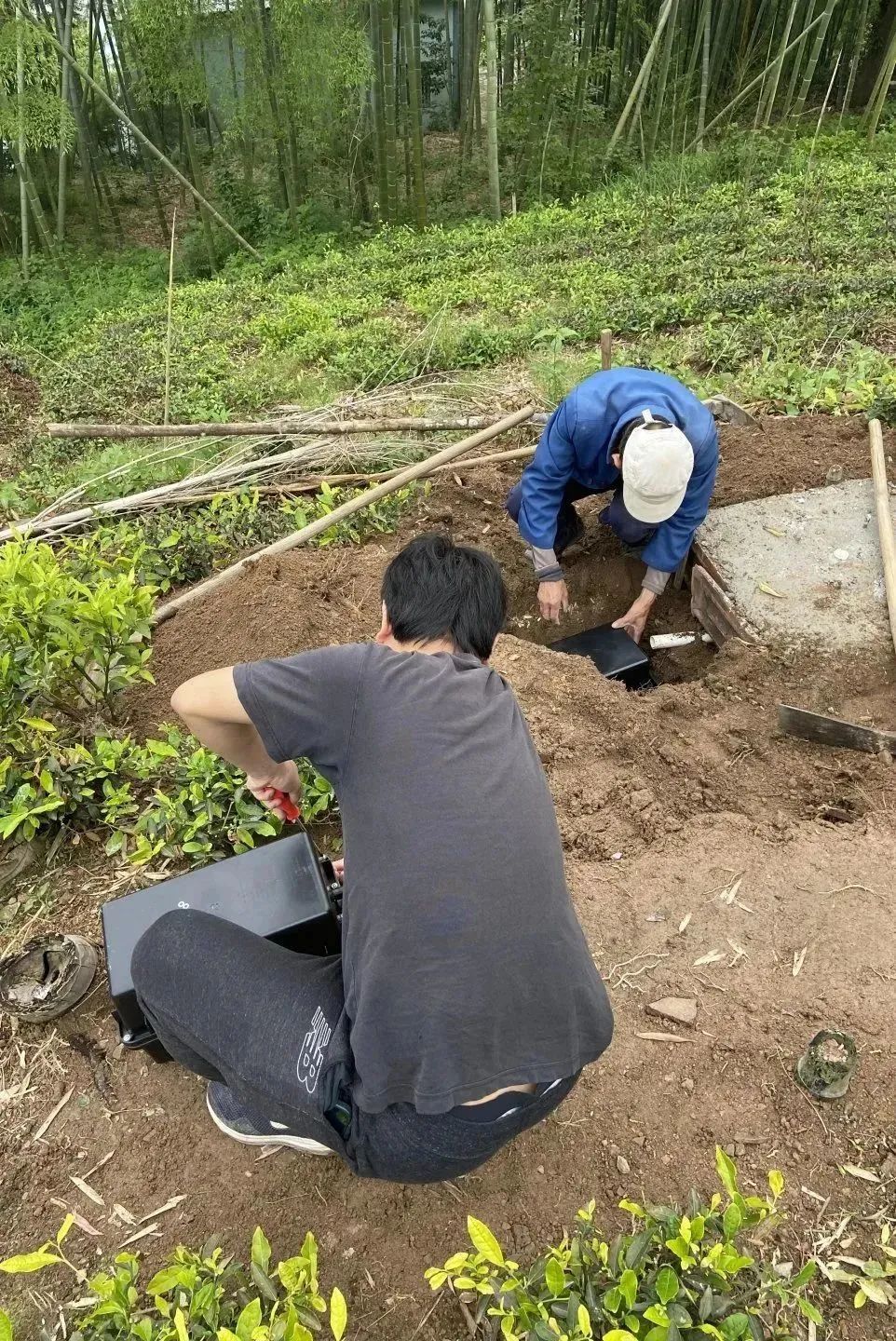

施工过程

滑动查看更多

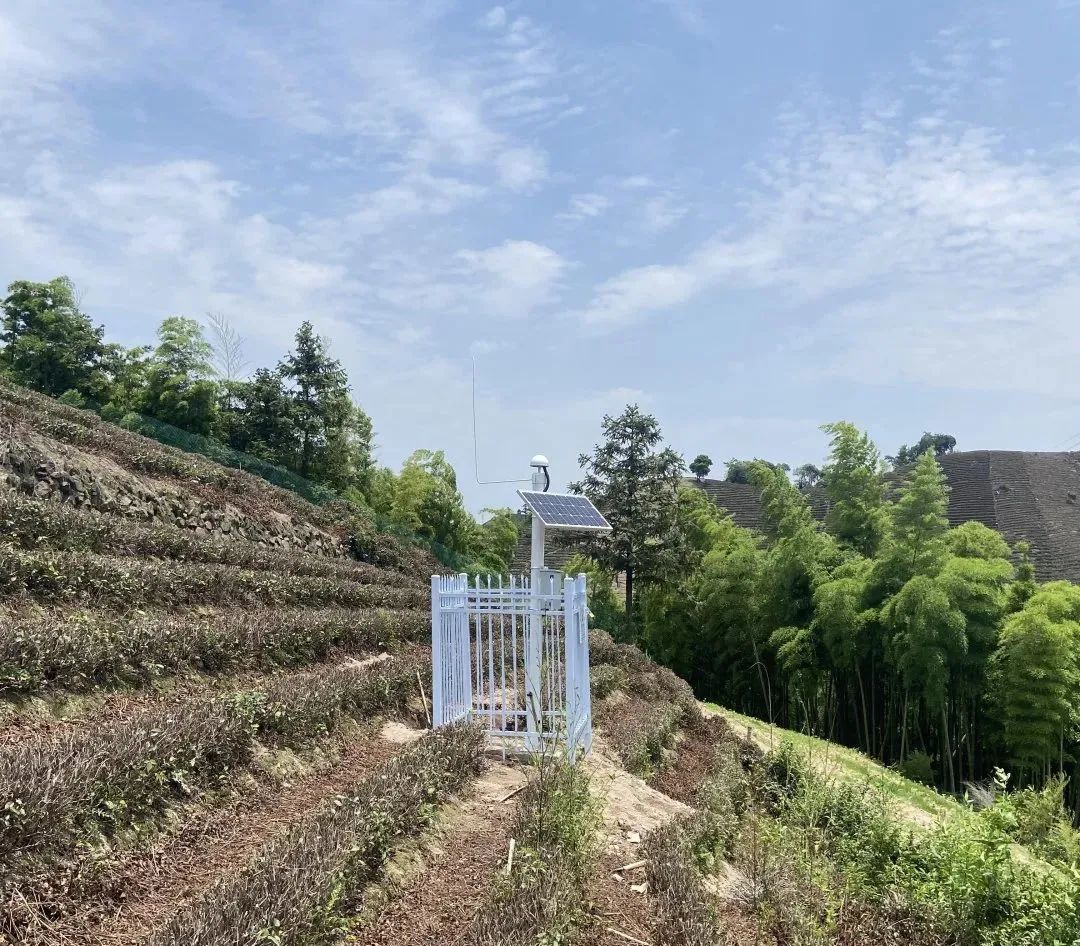

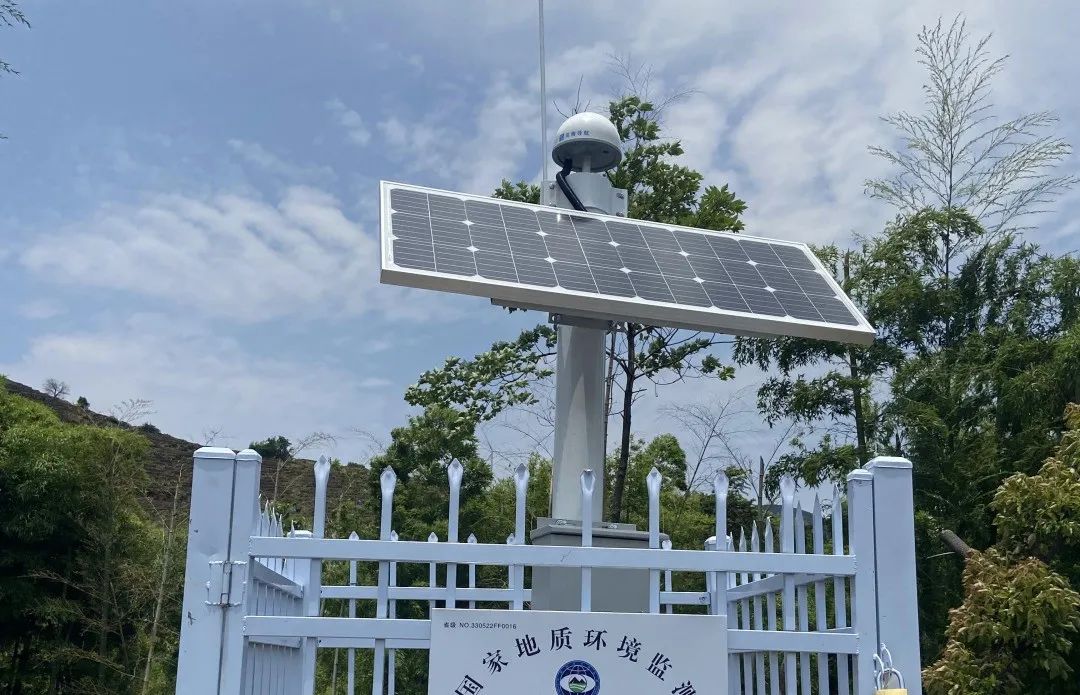

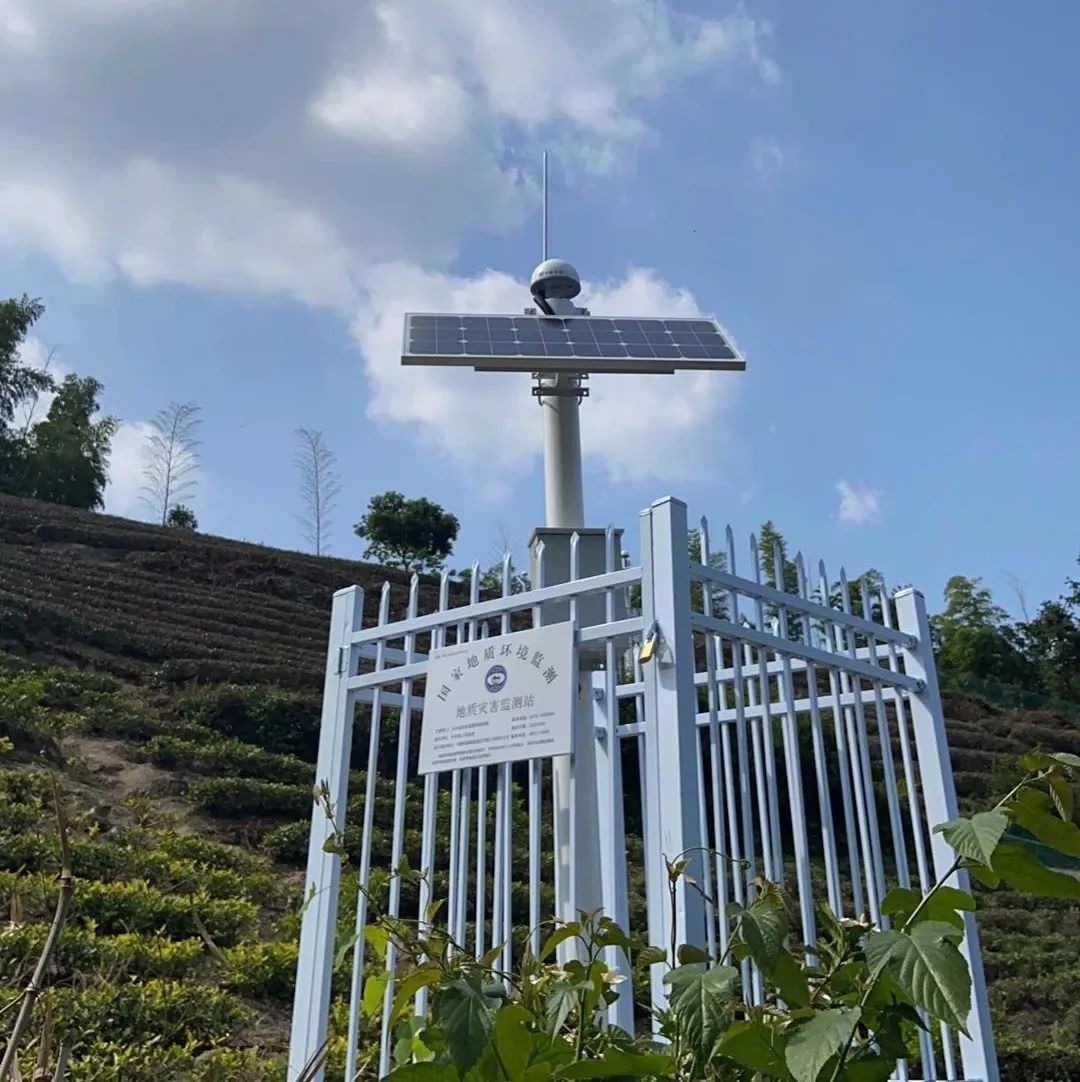

施工成果

成果展示：

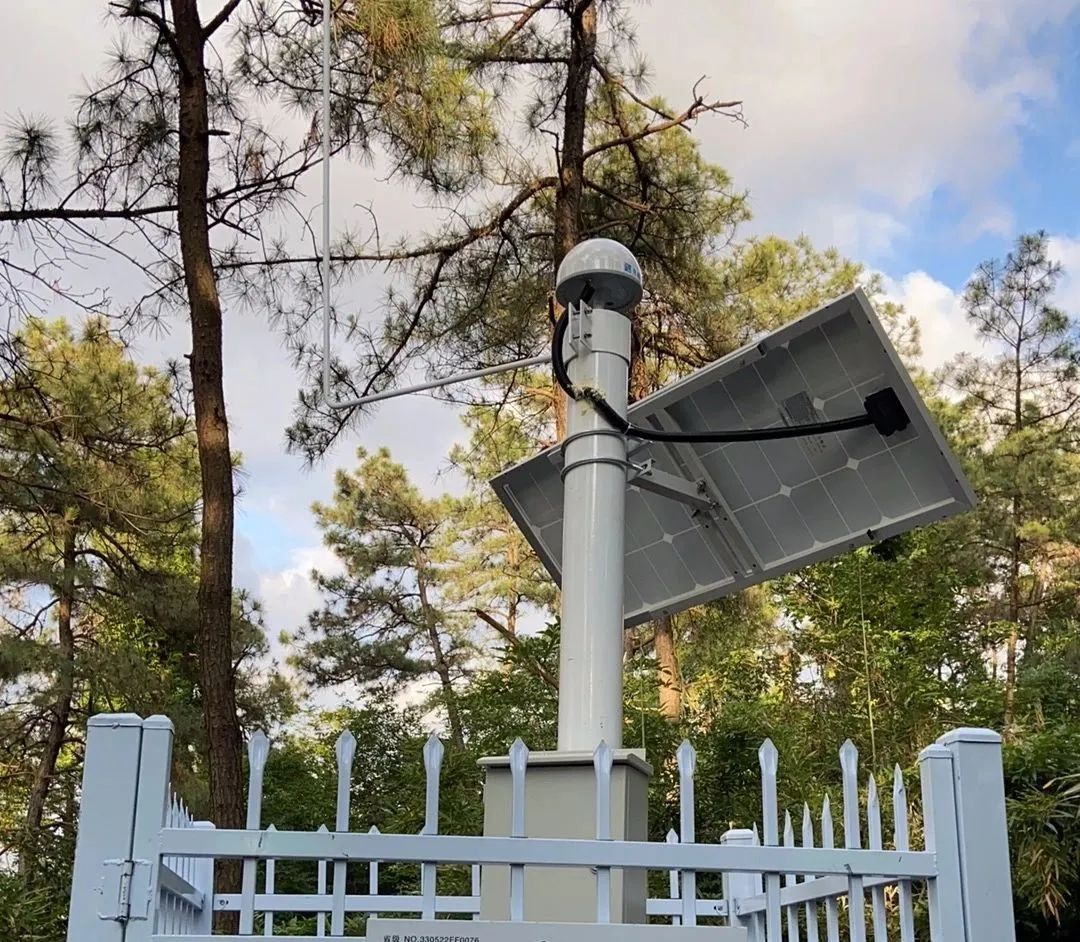

A300 普适型GNSS接收机

基于GNSS高精度定位技术及低功耗高精度GNSS芯片，融合MEMS传感器技术、窄带通信技术等，适用于野外地质灾害的普适型GNSS接收机。通过接收、跟踪、变换和测量卫星信号，分析卫星电文及对相关数据进行处理而获得定位，并且解算获取滑坡隐患点的地表位移量与沉降位移量。针对地质灾害的特点，可自动切换工作模式，进一步降低整个监测系统的建设和运维成本。

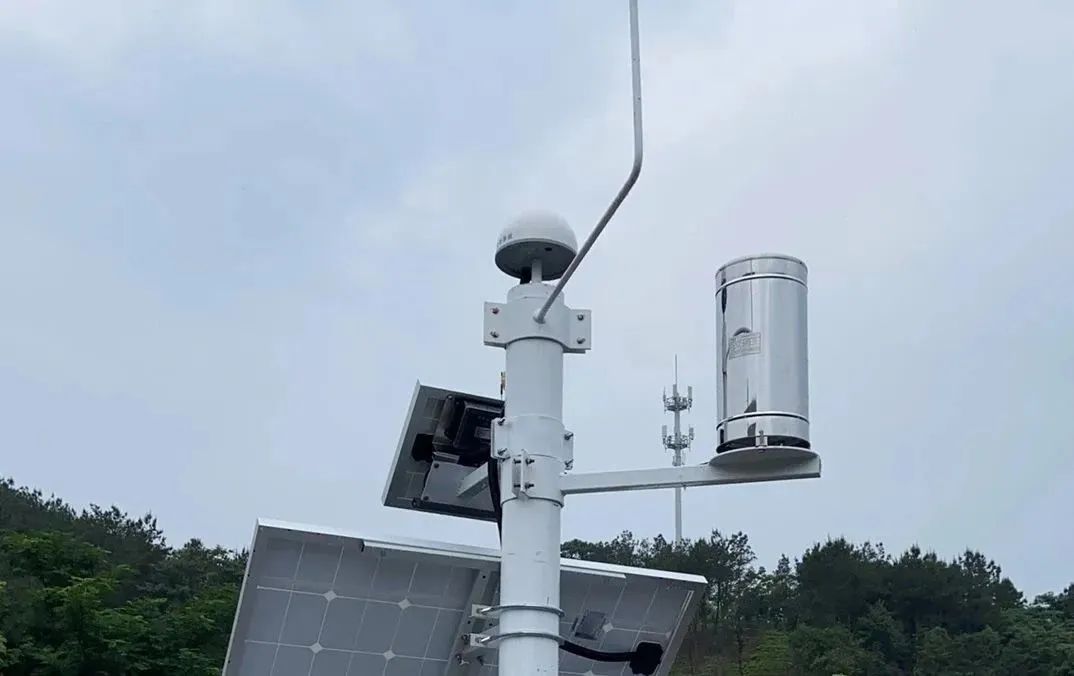

一体式翻斗雨量计

雨量计采用了三维流线型设计，使翻斗翻水更加流畅，能够自涤灰尘，容易清洗。设备采用LTE UE-Category 1（CAT 1）通讯技术，内置锂电池，配合超低功耗的智能遥测终端，可以无缝接入现有LTE网络中。并将翻斗雨量计、遥测终端、支架、供电系统合为一体，具有超低功耗、使用简单、防护等级高、稳定性好等优势，为用户节省建设成本、减少人为施工隐患、降低项目运维成本。

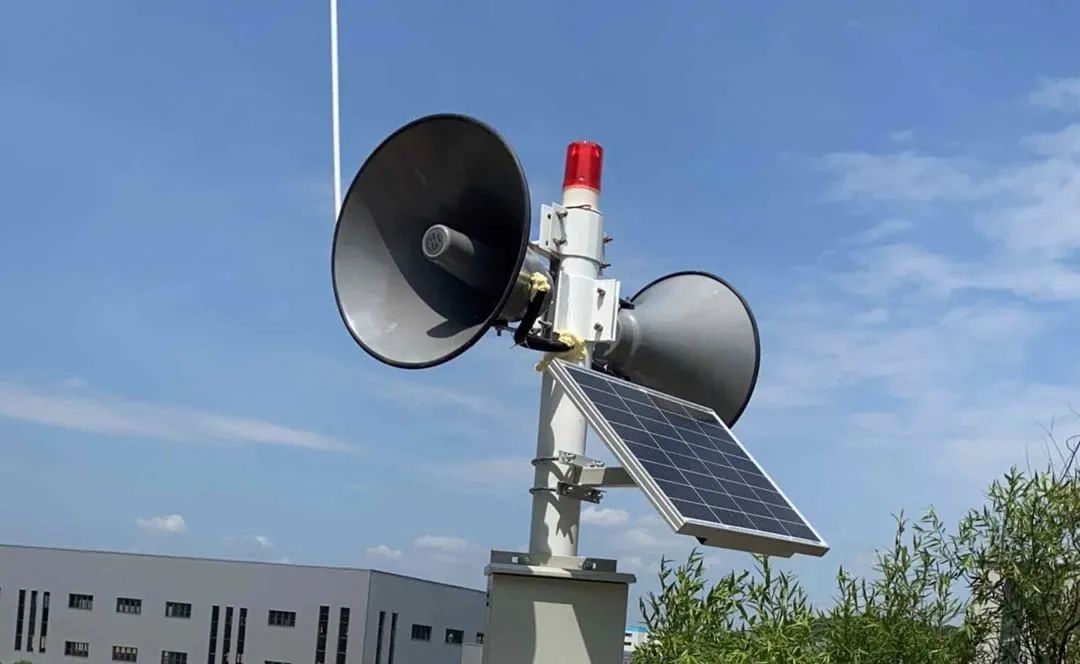

无线预警广播

集远程文字预警、电话预警、短信预警、本地话筒、外部音源和 U 盘插播功能于一体，内置 GPRS 模块（全网通 4G 可选），实时与服务器保持数据通信，通过平台软件可远程监控终端在线、离线状态。当地质灾害发生时，通过电话、短信等通道可远程唤醒终端，将预警消息发送至地质灾害受灾区域，并进行现场指挥，实现人员疏散、物资转移。

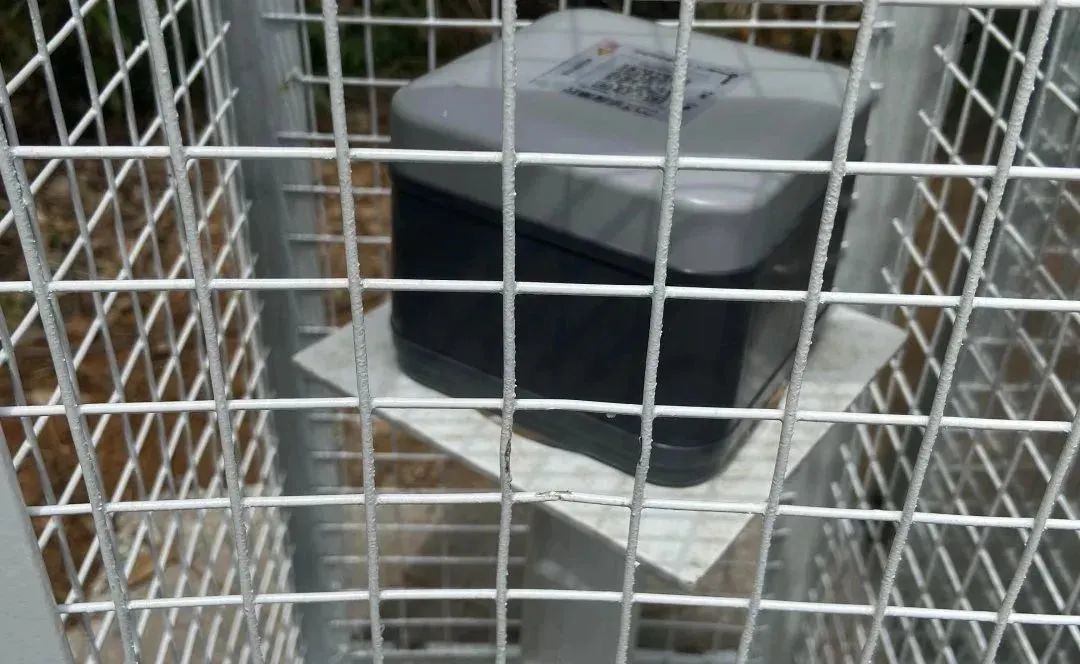

多功能智能监测仪

集拉线传感器、倾角传感器、温度传感器、加速度传感器、蜂鸣报警器等多种传感器于一体，可同时实时采集监测对象（如地面裂缝、墙面裂缝、墙面倾斜、振动等）的位移、裂缝拉伸变化、倾角变化、振动频率等数据，并通过4G、NB、LoRa等物联网通讯方式传输到监测中心，实现远程监测和预警功能。支持长期固态存储，设备本地报警。

滑动查看更多

成果展示：

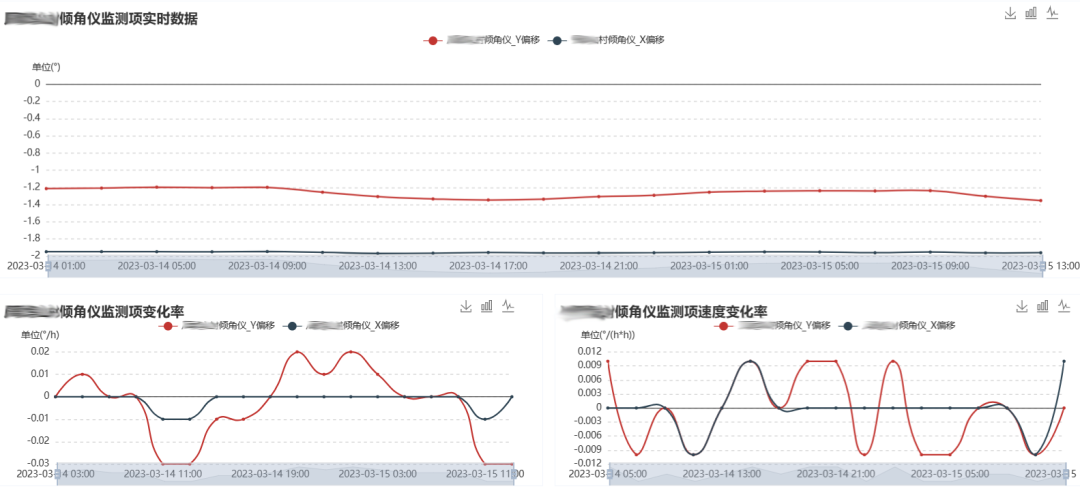

▲倾角仪监测项实时数据

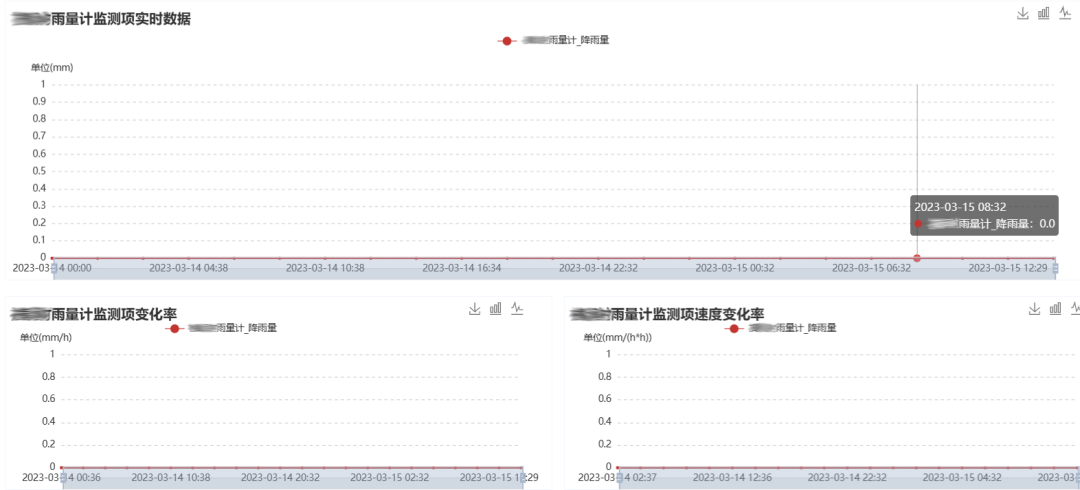

▲雨量计监测项实时数据

03

让地质灾害安全精准可及

该项目自2022年实施应用至今，通过利用司南地质灾害监测系统对隐患点进行实时监测，并通过多类型多参数的数据综合分析，有效地掌握了村庄周边的变形状态，保障人民群众的生命财产安全。在未来，该系统还将继续在这片土地站岗，精准助力地质灾害监测预警。司南导航地质灾害安全监测系统由系统集成事业部研发创新，秉承公司“知行合一，止于至善”的核心理念，以用户需求为导向，团队紧密合作，开展全国范围内的自动化变形监测解决方案的推广、项目实施和运维工作，为各行业监测项目的顺利开展提供可靠保障。目前的业务主要包含地质灾害监测、矿山监测、水利监测、桥梁监测、建筑施工监测及地表沉降监测等。
