一、电动叉车、电动牵引车、电动堆高车、电动平板车专用磷酸铁锂动力电池系统

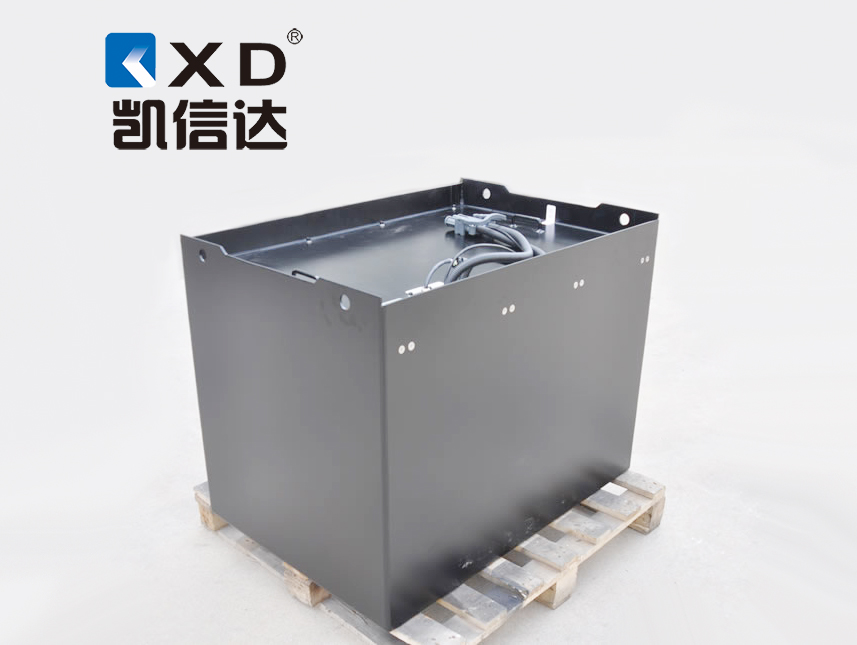

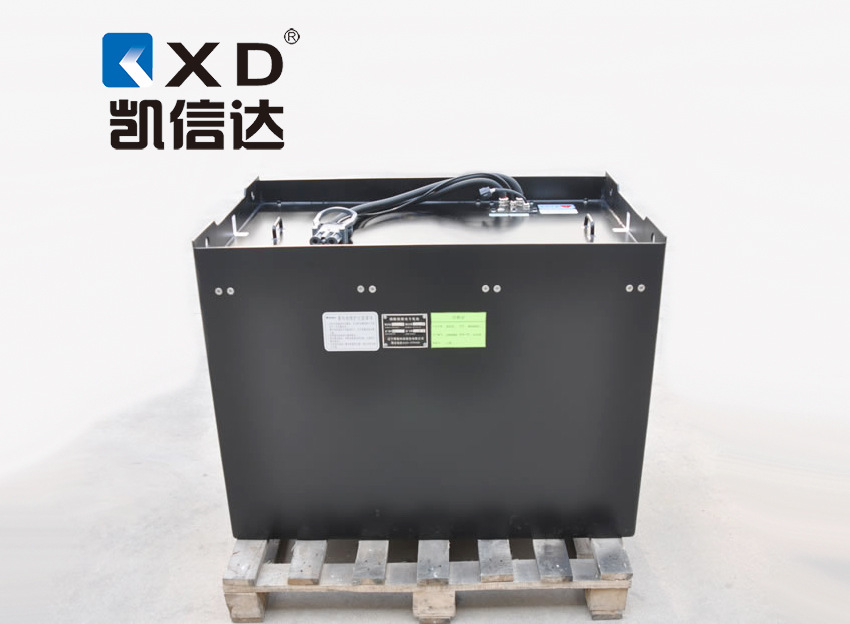

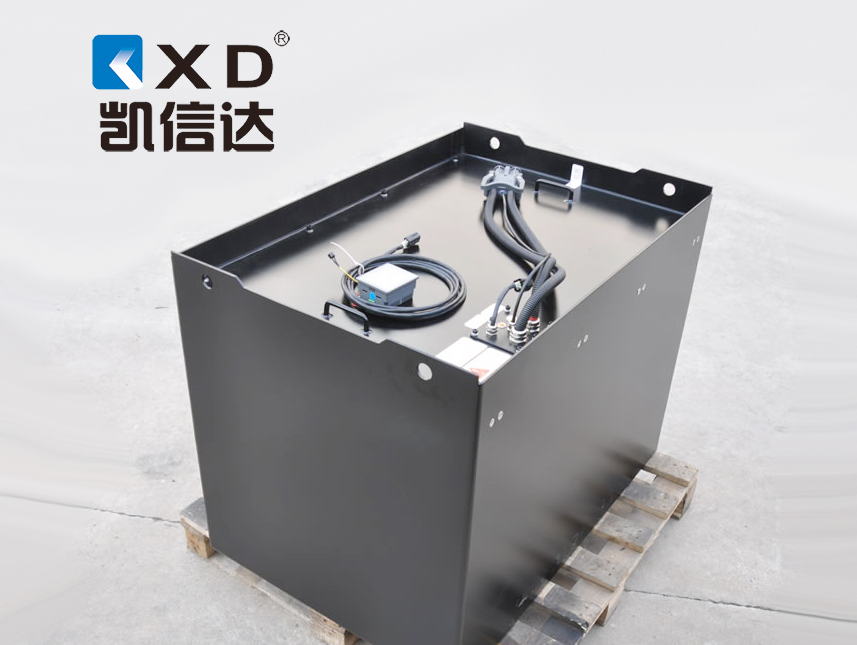

产品名称:KXD-80V-470AH磷酸铁动力电池系统

电池品牌:KXD 凯信达

电池标称电压:80V(76.8V)

电池规格/型号:KXD-80V-470AH

组合方式:KXD 26650 3.2V 3.3Ah 24S142P 凯信达 品牌电芯

标称容量（0.2C5A）:470AH

持续工作电流:320A

峰值放电电流:700A

标准充电电流:100A

最大充电电流:200A

电池工作电压范围:87.6V-67.2V

充电保护截止电压:87.6V

放电保护截止电压:67.2V

最大负载功率（kw）25kw

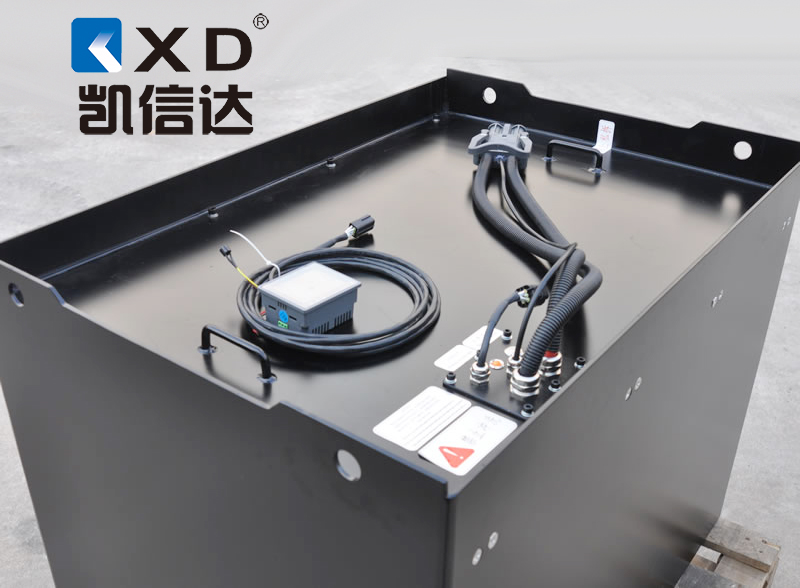

充放电端口:充放电异端:充电端口：50mm²，红、黑，带德国REMA雷玛320A-150V电动叉车充电插头（母头），插头固定在箱体上。

放电端口：35mm²，红、黑带德国REMA雷玛320A-150V电动叉车充电插头（母头），插头固定在箱体上。输出配德国REMA雷玛320A-150V电动叉车充电插头（公头）线长80cm。

通讯功能:CAN通讯接口/RS-485通讯端口，提供通讯协议。

电池尺寸（mm）: H585mm*W815mm*L948mm

电池重量（kg）: 约390kg

充电温度（℃）: 0℃～45℃

放电温度（℃）: -20℃～60℃

贮存温度（℃）: -20℃～45℃

电池使用寿命:3000次循环以上

电池质保期:12个月

外壳材质：钣金（烤漆处理）

特点：循环寿命长、电池重量轻、安全性能高、 绿色环保

广泛应用于:电动叉车、电动牵引车、电动堆高车、电动平板车

适用电动叉车品牌：林德叉车、丰田叉车、小松叉车、TCM叉车、现代叉车、神钢叉车、杭州叉车、合力

叉车、江淮叉车、大宇叉车、龙工叉车、诺力叉车、中联重工叉车、柳工叉车、宝骊叉车、奇瑞叉车、伟轮叉车、 三菱

叉车、中力叉车、开普叉车、斗山叉车、大连叉车、台励福叉车、力至优叉车、海斯特叉车、永恒力叉

车、吉鑫祥叉车、威士海叉车、美科斯叉车、克拉克叉车、西林如意叉车、STILL叉车、搬易通叉车等叉

车品牌。

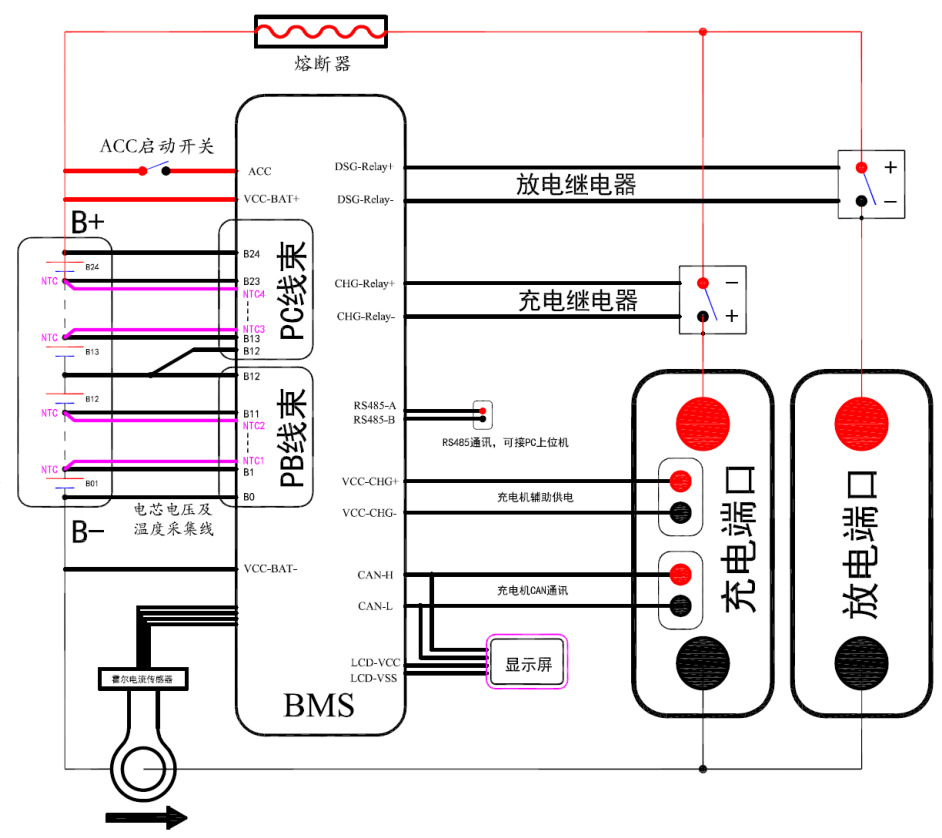

凯信达 电动叉车磷酸铁锂电池电气原理图

二、建议配套智能充电器参数

充电器型号:KXD-80100AF智能充电器

额定输入电压（V）:380V

输出电压(V):87.6V±0.5V

输出电流(A):100A±5%

最大输出功率(W):8760W

效率: ≥85%

外壳尺寸(mm):L590mm×W420mm×H174mm

充电指示:电源LED1: 红灯 LED2: 绿灯

充电LED1: 红灯 LED2: 红灯

充满LED1: 红灯 LED2: 绿灯

显示电压（V）、电流(A)

输入接口: 通过IEC 标准

电源线(m): 1.5 m长

输出线（m）: 1.0 m长带德国REMA雷玛320A-150V电动叉车充电插头（公头）。

净重（kg）:约30kg

外壳材质:铝合金

电池充电时间（h）:约5.5h
