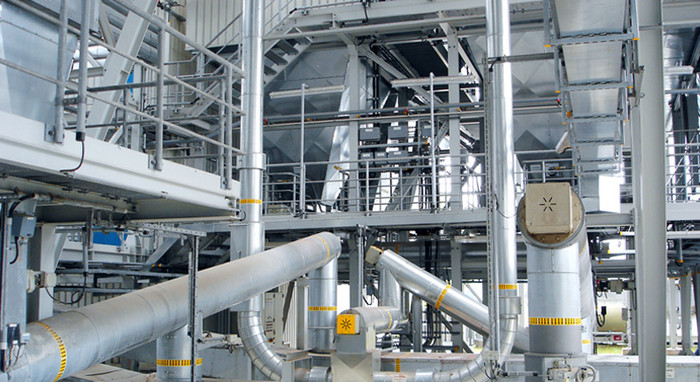

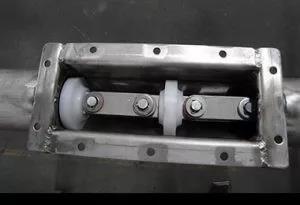

管链输送机包括主动箱（从动箱）、8齿链轮、电机减速机、带盘片的输送链条，输料管道。所述主动箱（从动箱）两侧均设置有支管，支管与主动箱（从动箱）均相连通，8齿链轮安装于主动箱（从动箱）内，所述输料管形状为弯曲形，通过法兰连接。输料管两端与主动箱（从动箱）两侧设置的支管分别相连通地对应连接，输送链穿过输料管和支管内孔与主动链轮相传动连接。所述输料管截面形状为圆形。所述输送链包含形状均为锚链状的水平链节和垂直链节，在垂直链节上固定地安装有盘片，该盘片为圆形。该输送机结构简单合理，且能在窄小及不规则空间中使用，广泛应用于物料的输送中。根据用户现场空间的要求不同，该管链输送机还能单独应用于水平、倾斜或垂直提升的场合，并能实现多个进料口或多个出料口的输送应用。在管道弯曲处，也可以设置换向链轮来进行链条换向。

输送特点：

1、管链输送机结构简单紧凑，可以水平、垂直、弯曲或三维布置。

2、管道可全封闭式输送，无粉尘溢漏，高效环保。

3、物料输送过程中，同种输送能力情况下，管链能耗最低，可最大限度的降低运行成本。

4、最大水平输送距离可达60米，最大提升高度46米（目前国内厂家多数宣传为40米，但不一定能做到，但PT46米高度的管链在印度PTA项目上已成功运用）。最大能力可达60 m³/h。

5、维护少，维护成本低，使用寿命长。

6、摩擦小，最大限度的降低噪音。

7、物料可全部输送完，输送管道内无残留。

8、运行速度慢，可最大限度的保证物料的完整性。

9、可实现防爆设计和气密设计。

10、可以带料重载起动。

11、其它见管链输送机优势。
