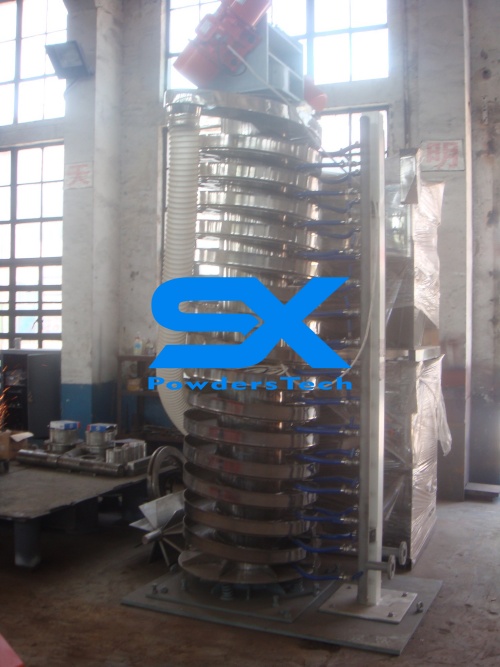

圣效螺旋振动提升机由中柱、螺旋提升槽、振动电机、和底座等主要部分构成。 振动电机作为振动源,使支承在减振器上的整个机体不停振动。物料通过振动向上运动,并在与空气充分接触时,起到散热冷却的作用。 此款提升机可以垂直输送粉状、块状和颗粒的固体物料(除粘性物料外)。 并可按照客户要求加入干燥、冷却、加湿、加热等功能。结构上,分电机上置和下置两种。按照用户需要,提升机可以进行特殊设计,并提供相关配套设备,如有金属,橡胶或者塑料做成的防尘罩、、隔音罩等。

产品优点: 占地面积小,结构简单、合理。 动力消耗小,料槽磨损小 维修方便 冷却效率高

产品参数: 外径:450mm — 1400mm 高度:1000mm —8000mm 提升能力:最大5000kg/h 物料温度:最高180°

螺旋输送机是一种升降稳定性好,适用范围广的货物举升设备,主要用于高度差之间货物的传输;它与进出口的输送线组成一套完整的连续式升降系统。

螺旋提升机输送安全可靠、效率高、具有连续输送机功能,是上、下楼垂直输送的设备。节省空间、易保养、使用寿命长、可配合产品在生产中需要的暂存、冷却或上下连续搬运、出入仓库等系统。

螺旋提升输送机采用模块组合方式,属于链板输送机的一种垂直输送形式,其中运用到独特的低摩擦引导装置结构(该结构包含了紧密度高且摩擦系数非常低的金属轴承;采用了高负载的牵引链条;滚动轨道采用的是高分子PE耐磨材料机加工制作而成;链板由模具成型采用强化聚碳酸脂注塑制成,具有良好的柔韧回性以及低摩擦系数),具有传动控制先进,性能可靠稳定,定位精准等特点。

螺旋输送机安全可靠,易于维护,运行费用低廉,可有效降低输送成本。

适用于电子商务、酒类饮料、卷烟、邮政、报业、印刷、食品、制药、电子产品等行业的垂直输送

解决工厂车间,仓库,配送中心等场地的垂直输送。

螺旋提升机主要用于输送粉状、颗粒状和小块状物料,如农药、兽药、调味品、添加剂、化工产品等。我公司设计生产的不锈钢螺旋提升机具有耐腐蚀、易清洗等特点,内壁光滑,可使物料进入更加顺畅。该设备是包装机、混合机、搅拌机械等相关设备必备的配套设备,有助于减少粉尘、减轻劳动强度、提高劳动效率。

本机对一切颗粒状、块状、粉状的固体物料(粘度不大)都可以输送。因此可广泛用于军工、机械、化工、冶金、矿山、橡胶、塑料、轻工、制药、食品加工、粮食、农牧等行业作为散状物料的提升设备。本机设计结构简单、便于安装和使用维护、能源消耗小、占地面积少,节省投资。本机具有从下向上和从上向下输送物料的功能。按不同的生产工艺要求制成开式或封闭式结构。封闭式输送能防止有害气体和粉尘溢散。根据用户需要,改变本机结构,可以在输送物料的同时,完成诸如冷却、干燥、筛分等工艺过程。

结构

惯性自同步垂直振动输送机如图所示由支撑管、螺旋输送槽、支撑弹簧、

机座、两台交叉安装的惯性振动器组成。其中螺旋输送槽焊装在支撑管上,

并在下部布置受料盘,上端布置排料口。

惯性自同步垂直输送机选用两台同一型号的惯性振动器激振,为了实现同

步运转,两台激振装置的特性曲线、转差率接近相同,摩擦阻接矩近相等。

激振装置可以采用双出轴的,也可采用单出轴的,交叉安装在底盘上,整

机支撑在隔振弹簧上。

三、安装、使用、维护

输送能力大(0-5T/H)、输送高度高(有效输送高度可以达到8米以上)、占地面积小;

设备运行稳定、噪音小,连续运行几乎无需维护;

输送洁净度高,可采用不锈钢或指定合金钢制造,特别适用于精细化工、塑料和食品医药行业。

1、安装

垂直振动输送机安装时应注意以下几点:

(1)安装时应保证支撑管与水平垂直,其轴线不垂直度不大于总高的

2/1000;

(2)垂直振动输送机一般在室内使用;

(3)地脚螺钉固定,接地保护;

(4)输送机不允许与周围物件有刚性连接,并留有一定的的动间隙,以

防影响或振动产生噪音。

2、使用与维护

(1)两台振动器并接入同步电源,同时启动、同时停车;

(2)输送机停车时产生低频共振现象,使输送机瞬间产生较大振幅,当

这种低频共振现象满足不了工艺要求时,就采用能耗制动措施;

(3)输送机出厂前已经过空载试车,振动器惯性力已调整好,振幅达到

额定值,因此安装一般不需调整。当输送机振幅确实需要调整时,打开振

动器两端罩壳,松开活动偏心块的夹紧螺栓和轴端档圈的紧固螺栓,当需

要提高振幅时,使活动偏心块向固定偏心块重合的方向调整,以增加惯性

力;当需要减小振幅时,使活动偏心块向固定偏心块相反的方向调整,以

减小惯性力。应特别注意的是两台振动器的四对偏心块的调整角度应一

致,调整后拧紧活动偏心块的夹紧螺栓和上好轴端挡圈。

(4)垂直振动输送机维护应遵循以下原则

A、电机维护与 Y 系列标准电机相同;

B、电机绝缘为 F 级,最高允许温升为 100℃;

C、轴承润滑油采用工作温度不低于 120℃的钙钠基润滑脂或复合钙基润滑

脂,润滑期间隔不超过 3 个月;

D、设备长期搁置不用重新使用时,必须检查电机绝缘状况;

E、经常检查各部位螺栓,不得松动或损坏。

四、设备的选型

垂直振动输送机选型时应注意以下几点:

1、使用条件

(1)海拨高度不超过 1000 米;

(2)冷却介质温度不超过+40℃;

(3)在 20±5℃时周围介质湿度不大于 85%;

(4)周围没有爆炸危险介质;

(5)周围没有严重腐蚀性及影响电气绝缘性能的介质。

2、产量

垂直振动输送机的产量是按以河砂为标准物料给出的(堆比重为 1.6 吨/米

3),当所输送物料比重大于 1.6 吨/m³时,产量可达到额定值,并可适

当超过额定值;当所输送物料比重在 1.4~1.6 吨/m³时,其产量可达到额

定产量的 0.85~1.0 倍,此时可适增加料层厚度,以提高产量;当所输物料

比重在 1.1~1.4 吨/m³时,产量为额定产量的 0.7~0.9 倍,此是亦可适当增

加料层厚度提高产量;对于比较难输送物料(如滑石粉、钛白粉、白泥、

水泥、面粉、粘土等)以及含水量较大的亲水性物料,则应根据试验确定

产量。

3、输送机高度

表 1 输送高度是以螺旋槽的受料部位与出料部位高度差标出。

垂直输送机输送粉尘较大和有毒挥发性物料时可将螺旋槽加工成封闭型。

产品规格:

SZC100*5

包装说明: 按客户要求
