系统背景

       因六氟化硫气体具有优异的灭弧性能和绝缘性能，所以被广泛应用于电力系统中作为高压电气设备的绝缘介质。

       纯品的SF6气体是***的，但SF6气体在电气设备中使用时，由于与高温电弧相互作用，会形成有毒物质。

       SF6无色无臭，不易被人察觉，一旦发生泄漏，将会危害工作人员身体健康，并对环境造成危害。

六氟化硫(SF6)气体泄漏监控报警系统

       XKCON祥控六氟化硫(SF6)气体泄漏监控报警系统是济南祥控自动化设备有限公司根据电力系统对安全生产的要求，专为SF6气体使用场所而设计、开发的一款自动化、智能化在线监控系统。

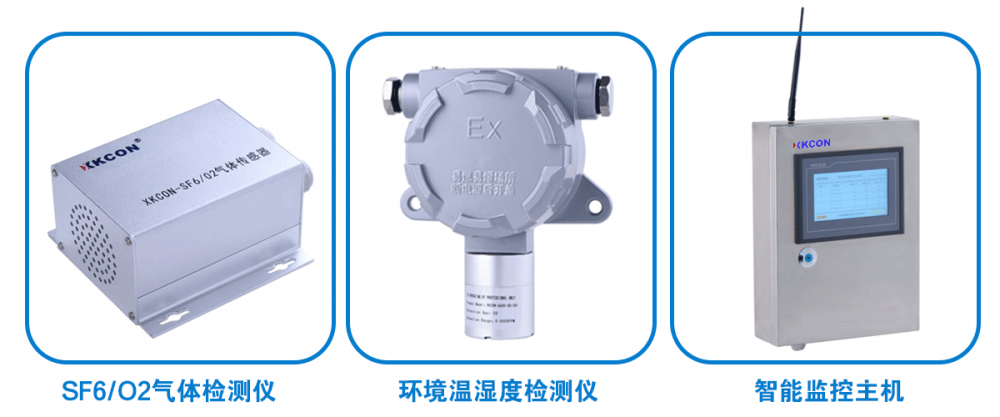

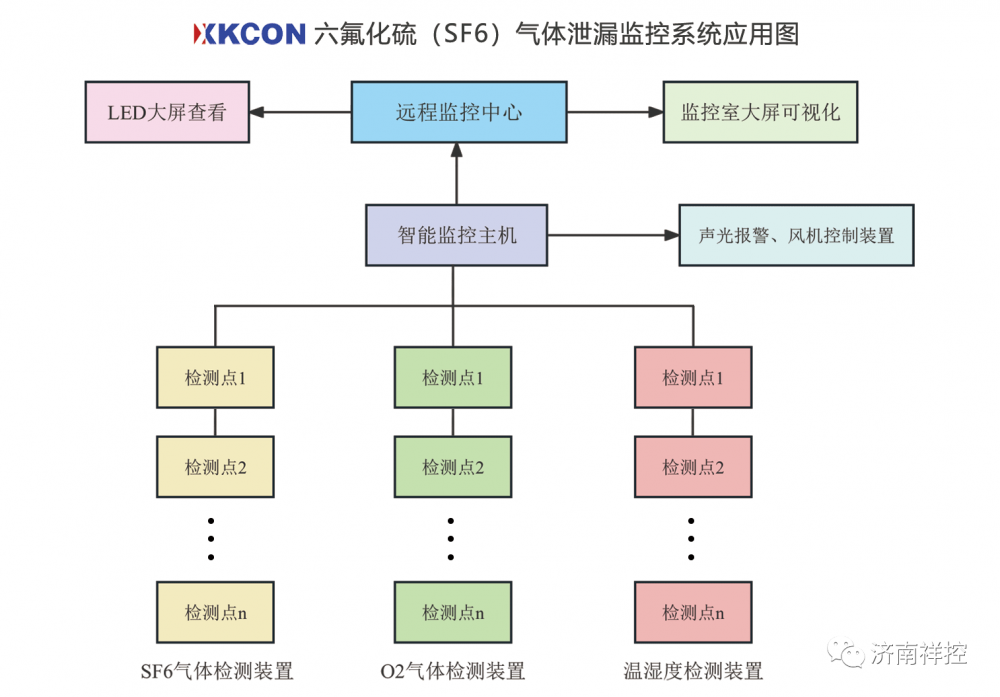

       该系统主要由智能监控主机、气体泄漏检测装置、温湿度检测装置、风机控制装置、声光报警装置与远程管理软件组成。

系统配置

       检测气体：SF6和O2

       检测原理：红外线检测

       气体检测范围：FS6：0～2000PPM（其它定制）  O2：1～30%VOL

       测温范围：-55℃~125℃，精度±0.5℃

       测湿范围：0~***RH，精度±1%RH

       SF6超限报警点：自设

       分 辨 率：0.01/0.1/1PPM

       检测精度：≤±2%FS

       响应时间：T90≤20秒

       重复性：≤±1%

       工作温度：-40℃～60℃

       工作湿度：≤95%RH

       大气压力：80kpa～106kpa

       报警方式：声音+闪光报警

       防护形式：IP65级，防水防尘

       检测方式：扩散式、管道式、泵吸式

       通讯方式：RS485总线制、LORA无线

功能特点

       1、主要检测六氟化硫（SF6）和氧气（O2）浓度，但同时兼有检测环境温湿度数值的功能；

       2、主机接收所有数据并通过触摸式液晶显示，同时通过光纤将数据发送至管理软件通过界面同步在线显示；

       3、当出现SF6气体浓度超标、环境缺氧等情况时，及时自动声光、语音、远程报警；

       4、支持手动、远程、定时和强制启动风机，报警时系统自动强制启动风机进行排风；

       5、自动存储两年内所有的监测数据和报警数据，并支持任意时间段内历史数据的查询和管理；

       6、系统具有较强扩展性，同时支持与电力环境其它监控系统对接，实现数据共享。应用场所

       该系统可广泛应用于电力系统中的SF6变压器、SF6绝缘变电站、SF6开关室、SF6实验室以及其它安装有SF6气体设备的场所进行SF6气体泄漏监测与报警。
