一、系统背景

       封闭式煤场存煤既阻挡了煤粉对环境的污染，也使存煤免受风吹雨浇，确保其品质不变，减少企业的经济损失。

       但煤易与空气发生氧化反应，导致煤温升高引起自燃，若不及时发现容易引发火灾，危害企业安全生产；而且在进行煤燃料堆取作业时，易产生飞尘，若浓度过高则会危害现场工作人员的身体健康。

       在《火力发电运煤设计技术规程第3部分：运煤自动化》DL/T5187.3-2012第8.0.9条中规定：筒仓和封闭式煤场应设置安全监测系统。安全监测系统应具备温度、可燃气体（包括CH4和CO）、烟气粉尘浓度检测报警等功能。

二、系统简介

组成特点

       针对火电企业内封闭式煤场的安全监控现状与管理需求，我司开发了XKCON祥控封闭煤场环境安全监控系统：

1、主要组成部分

采集终端

       环境温度检测仪、插入式测温仪

       烟雾传感器、激光粉尘检测仪

       气体检测仪（CH4、O2、CO等）

       防爆型红外热成像仪

通讯系统

       各类线缆、光纤

控制系统

       防爆主控柜和管理软件

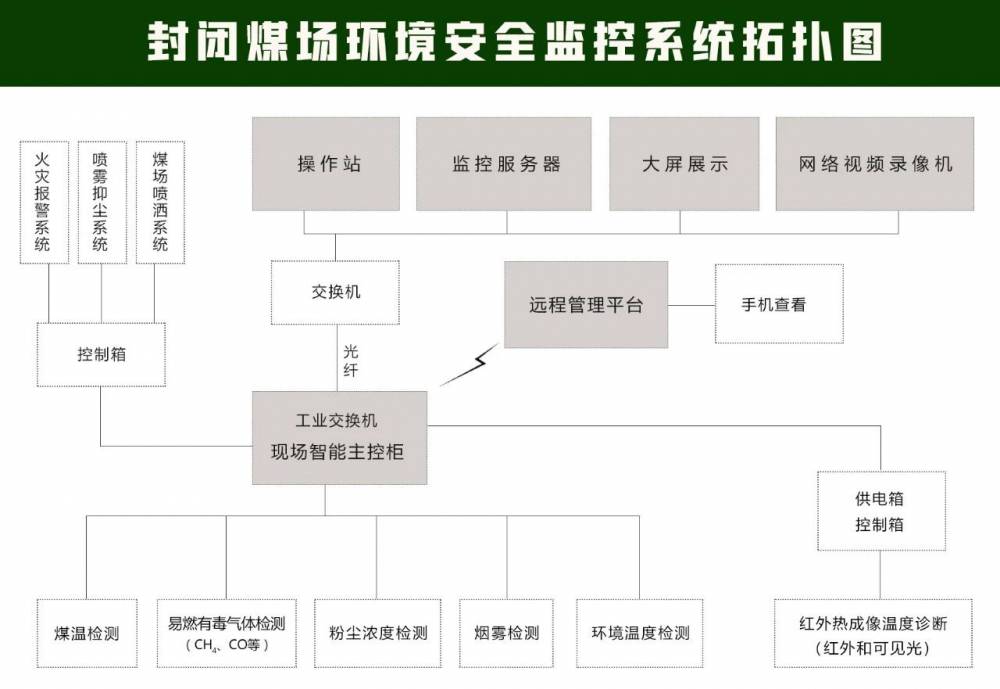

       通过现场检测终端实时采集封闭煤场内各监控要素信息，并把采集到的所有数据发送到现场监控主机，由主机通过光纤控上传至远程管理软件，通过软件进行数据存储与数据分析，如有异常迅速做出预警判断和联动控制，实现封闭煤场的智能化、自动化管理。

2、系统特点

       XKCON祥控封闭煤场环境安全监控系统采用模块化结构设计，运行稳定，抗干扰能力强，具有集成度高、配置灵活、界面友好等特点。

三、重要功能

       XKCON祥控封闭煤场环境安全监控系统能够监测封闭煤场环境温度、煤温、易燃有毒气体浓度、粉尘浓度等要素的实时情况，具备异常情况快速处理的功能，做到不误判、不漏判，具有高度的智能化和自动化水平。

系统具备的重要功能

1.数据采集

       通过监测终端采集环境温度、煤温、挡煤墙、可燃有毒气体、粉尘浓度、烟气等信息数据，实现7×24小时连续在线监测。

2.视频监控

       通过安装防爆型红外热成像仪对煤场煤堆进行自动巡检、自动预警和热状态分析，支持实时录像和视频回放，构建被监测物体状态诊断标准及智能专家诊断库。

3.异常告警

       系统将实时采集的数据与报警阀值进行对比分析，判断其是否进行超限，若超限，现场通过声光报警器报警，同时系统将以短信、电话、微信等方式及时告速管理人员异常情况。

4.预警处理

       通过监控软件自动发送预警系统到现场控制终端，智能联动控制喷雾抑尘系统、煤场喷洒系统等启动和停止，实现自动化的预警处理。

5.数据存储分析

       监控软件具备综合展示、数据收集与处理、数据库管理、数据存储（2年）等功能，实现视频监控画面显示、数据实时更新、数据曲线记录和查询、报警记录和查询、打印报表等功能。

6.大屏可视化展示

       支持外置LED参数屏，实时显示环境温度、煤堆温度、气体浓度、烟感报警等信息以及喷雾抑尘等系统的启停状态。

四、具备的优势

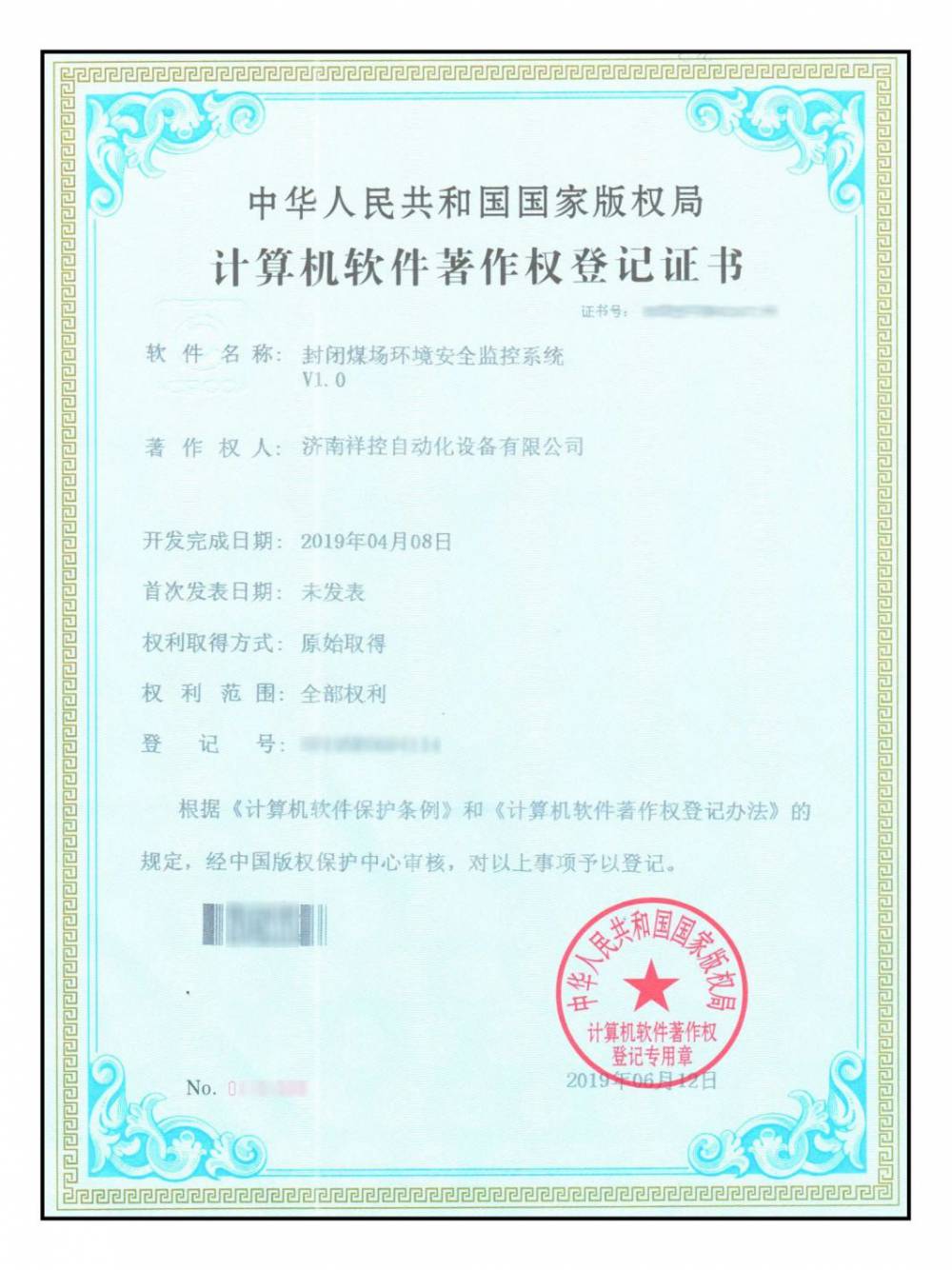

软件著作权证书

       济南祥控自动化设备有限公司开发的“封闭煤场环境安全监控系统V1.0”已获得计算机软件著作权登记证书，是我司在自主知识产权成果方面开发能力的反映之一。

防爆合格证

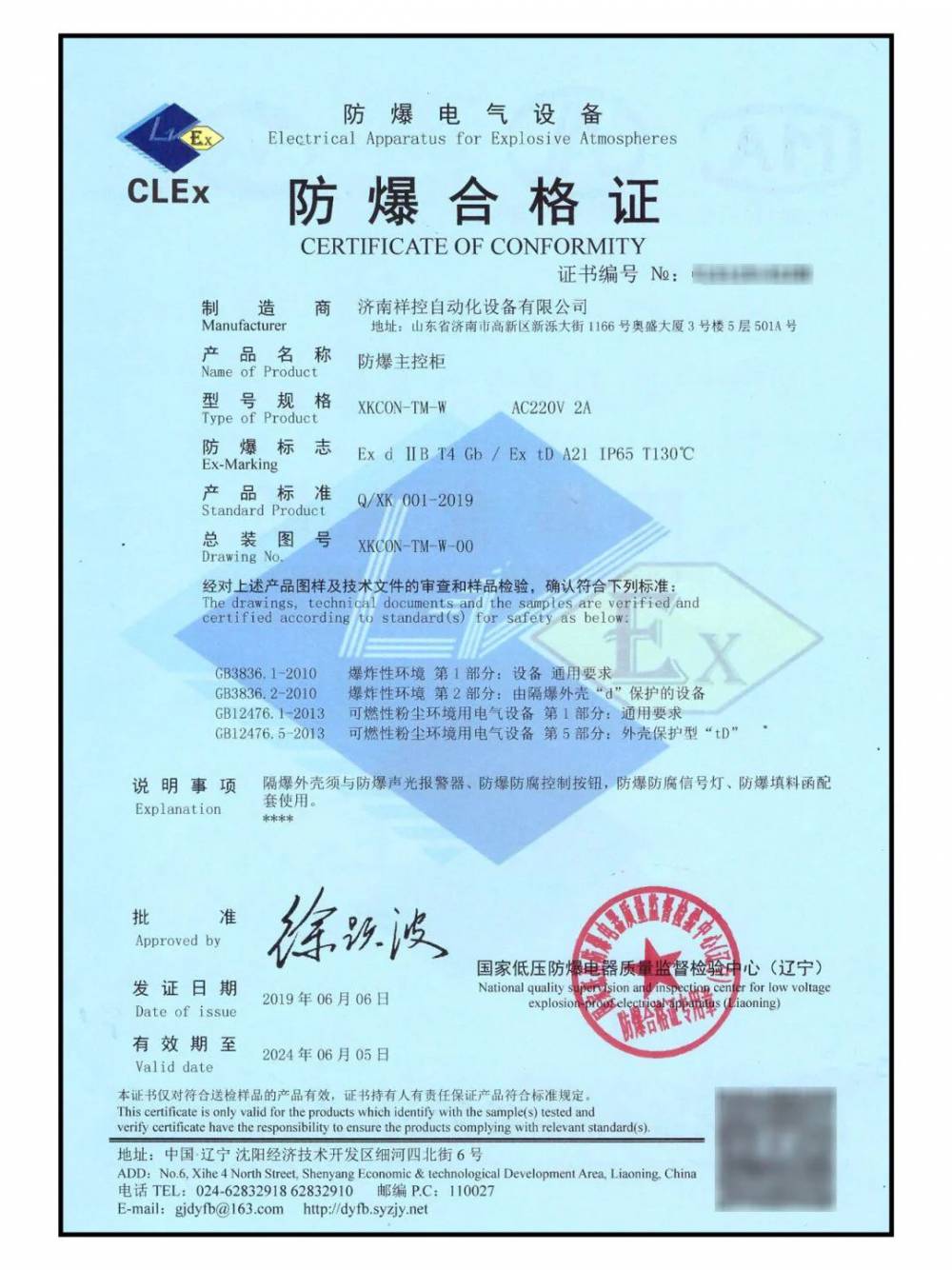

       XKCON祥控防爆主控柜已获得国家低压防爆电器质量监督检验中心的认证，防爆标志为Ex d IIB T4 Gb/Ex tD A21 IP65 T130°C，防护等级为IP65。

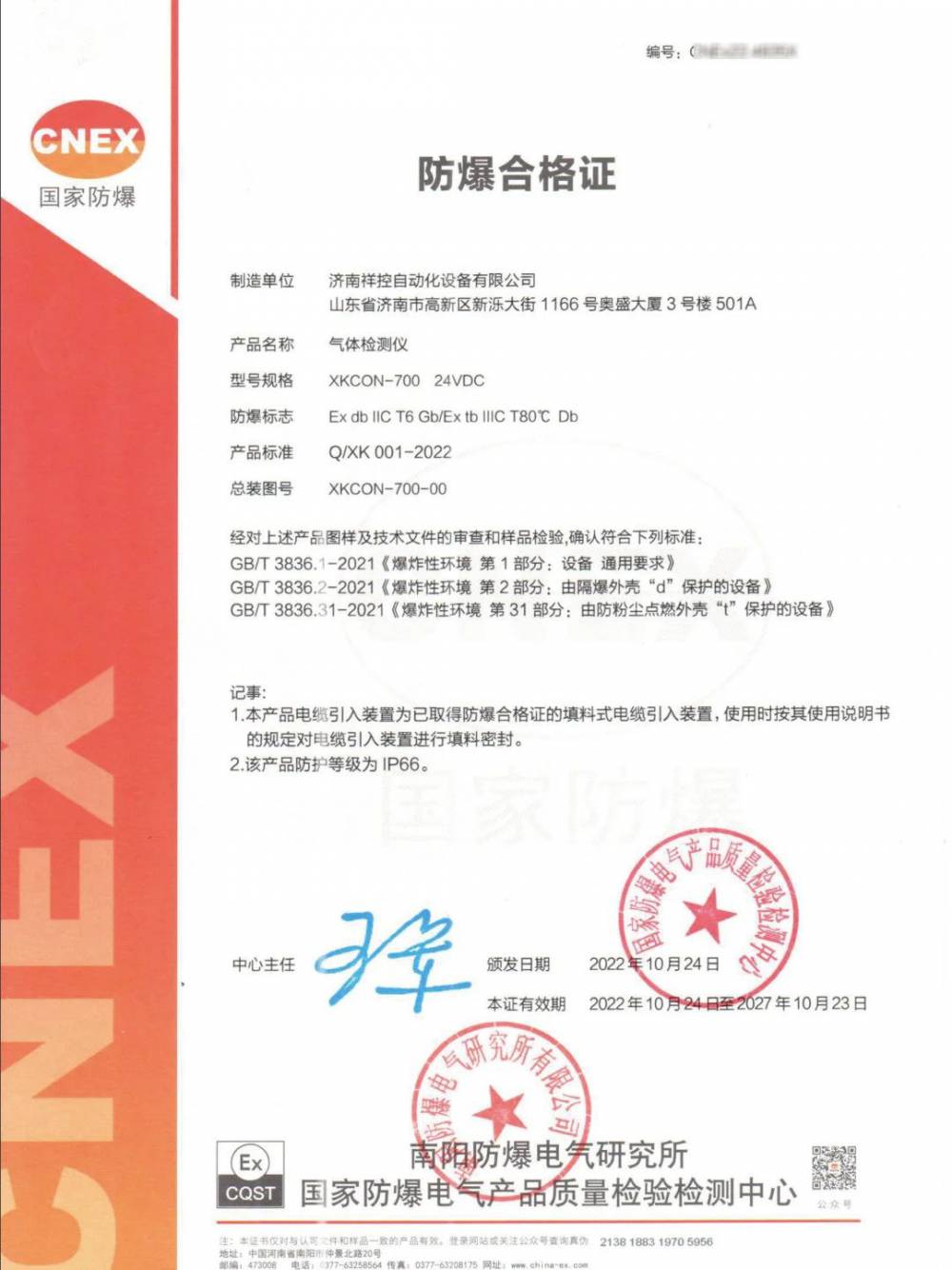

       XKCON祥控气体检测仪按照国家防爆标准生产，具备优良的防爆性和安全性，已获得国家防爆电器产品质量检验检测中心的认证，可用于各种易燃易爆场所安全工作。

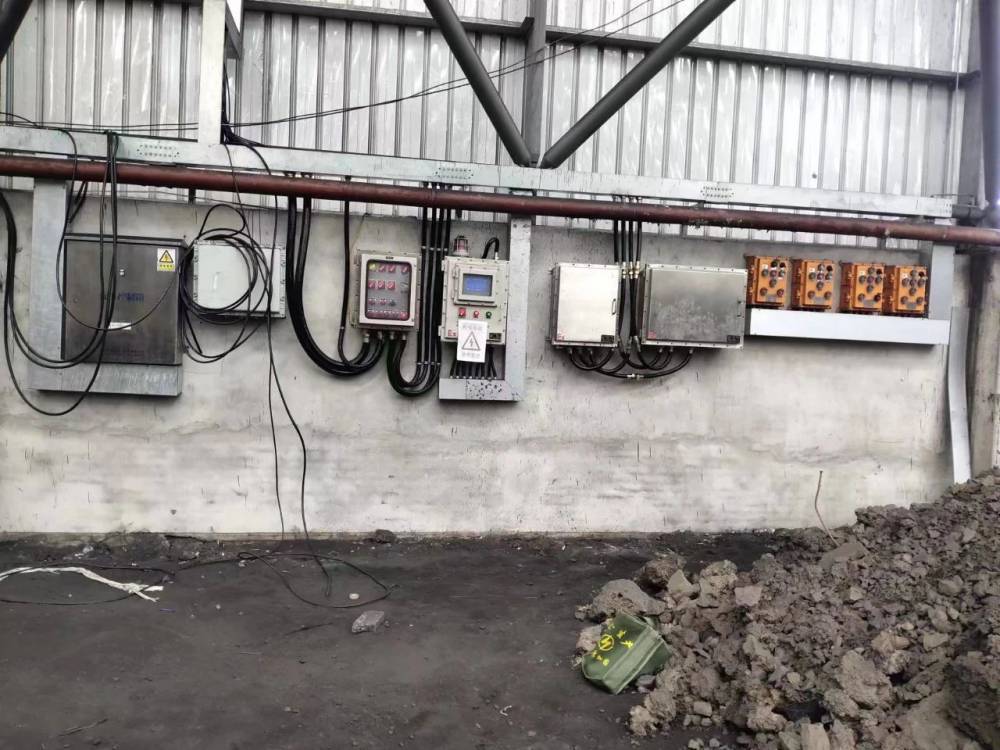

现场应用图

       XKCON祥控封闭煤场环境安全监控系统支持用户信息管理，具备追溯信息管理以及日志管理等功能，它在封闭煤场的应用，有利于增强煤场安全风险的管控能力，提高封闭式煤场的管理水平。

       该系统不仅适用于火电企业封闭煤场管理，在石油、冶金、水泥、石化、钢铁、燃气管网、安全防护等众多领域的封闭场所中均可使用。
