红外热成像仪的原理

       自然界中一切物体，只要温度高于零度(-273.16°C)，都会发出红外线。

       红外热成像仪就是利用物体的这一特性，是采用红外热成像技术，通过测量目标物体的红外辐射，经过光电转换、信号处理等手段，将目标物体的热分布数据转换成视频图像的设备。

一、产品优势

设备简介

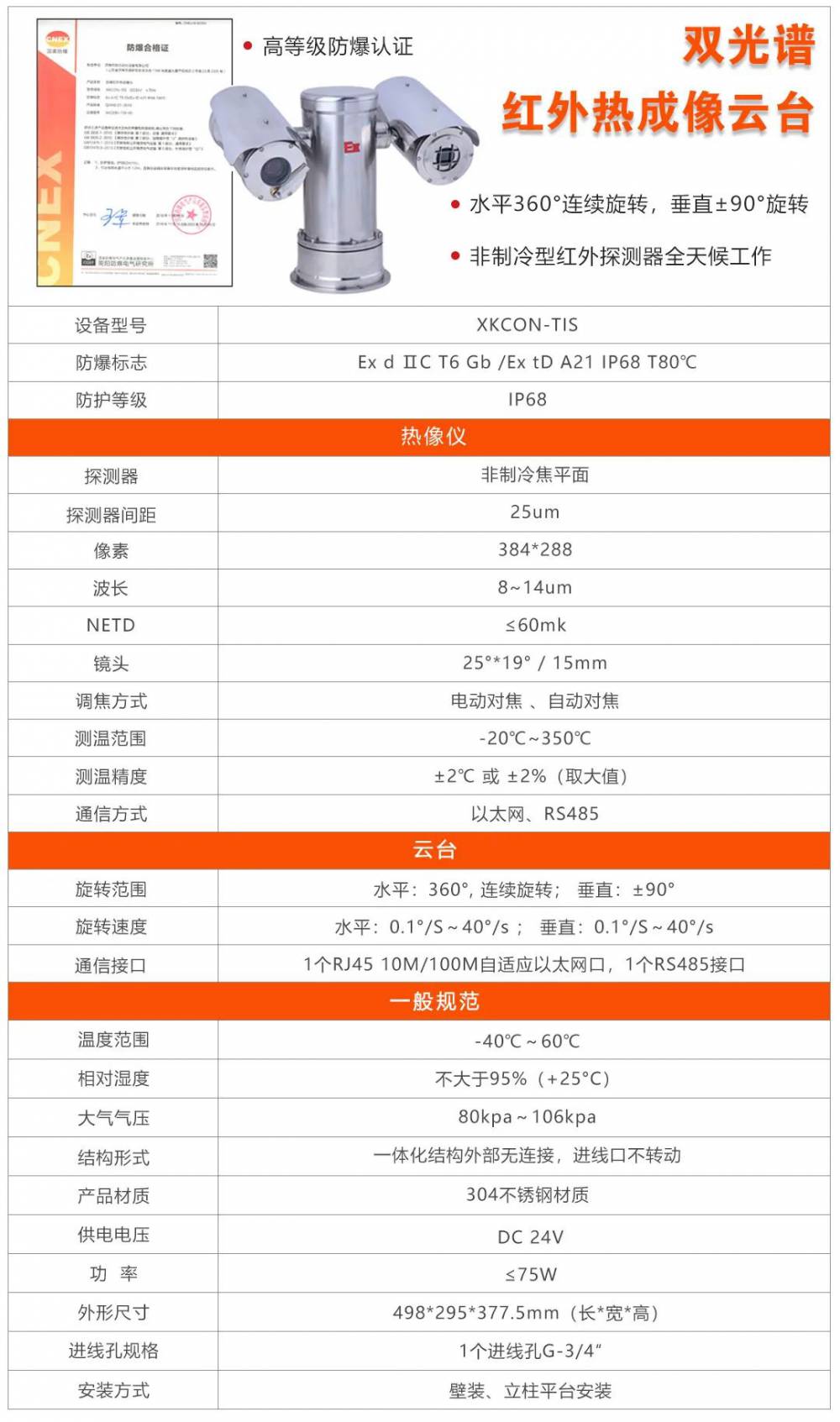

       济南祥控自动化设备有限公司研制的XKCON祥控防爆型红外热成像仪集红外测温技术、信号采集处理、图像处理等技术于一体，能够将物体发出的不可见红外能量转变为可见的热辐射图像，并对物体进行热状态分析，帮助管理人员判断设备温度是否异常，真正做到全天候、全时段监控。

· 测温精度高

       不仅能够实现非接触式温度监测，且测量精度可控制在±2℃；

· 伪着色处理

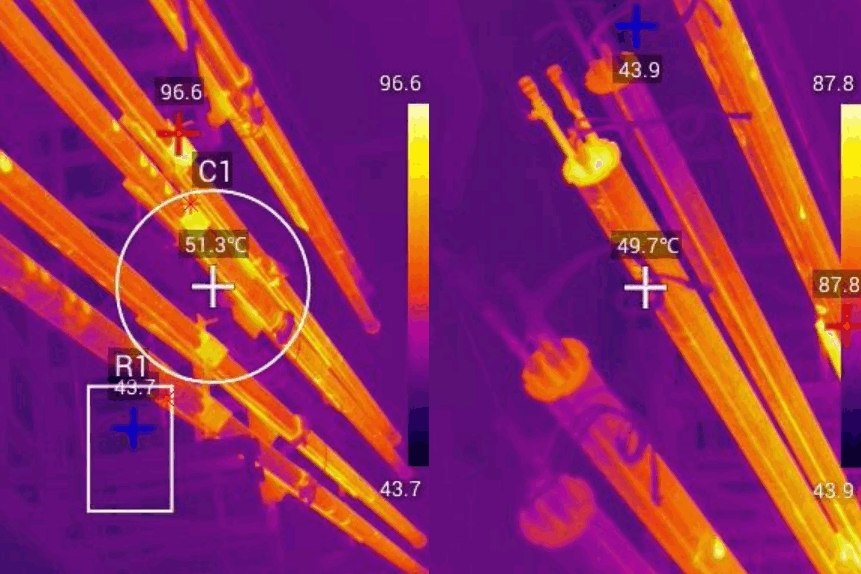

       对红外波段的能量进行成像，然后通过伪着色处理，不同颜色表示不同温度，从而直观的显示物体表面温度的分布；

· 自动巡检预警

       能够对静止和运行的物体进行自动巡检，实时监测、自动预警和实时获取设备故障状态热信息，并自动生成相应的温度变化报表；

· 数据分析

       自动发送分析结果并根据分析结果共享至逻辑控制器，用于报警和控制外部设备，做到及时预警，误报率、漏报率低；

· 不受天气影响

       使用非制冷型红外探测器，利用红外线波长较长的特性，不受雨、雪、雾、霾等恶劣天气的影响，依然能够正常工作并清晰成像。

二、系统功能

组成部分

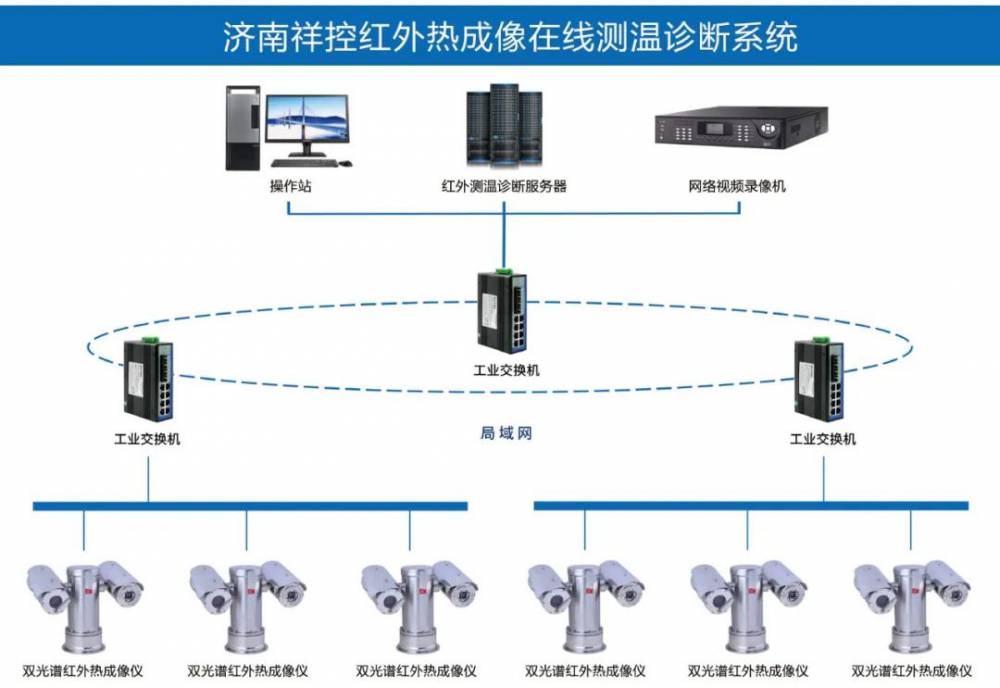

       济南祥控自动化设备有限公司开发的XKCON祥控红外热成像在线测温诊断系统：由防爆型双光谱红外热成像云台、光电交换机和后台管理软件平台组成，实现被监测目标的热故障诊断，实现无人值守监测。

       通过对关键目标热像特点、热成像检测区域及缺陷性质判定标准的研究，构建被监测物体状态诊断标准及智能专家诊断库；

       全画面任意选取单个或多个点、线、区域的温度变化趋势进行记录分析，自动计算被测点与设置温度的温差，显示温、***温以及平均温，分析结果以曲线或直方图形式显示；

       实时控制红外光系统的镜头可自动聚焦，支持根据需要自动或手动调节亮度和对比度；

       支持实时录像和视频回放，具备快进、慢进、步进、快退、慢退、步退等多种回放模式，支持时间、地点、事件等多种检索条件，能够独立回放和自动关联同步回放；

       支持关键区域***测温、各项指标自动分析诊断、专家会诊、视频实时分析与诊断、智能告警与跟踪检测、趋势分析与预警等功能。

三、系统应用

防尘防爆

       XKCON祥控红外热成像仪使用304不锈钢材料制造，具有较好的耐腐蚀性；壳体具备IP68超高防护等级，防水防尘，且已获得专业防爆认证证书，具有防爆性；适合在冶金、电力、煤矿、建材等具备较高要求的工业环境中，对物体温度进行红外热成像在线监测与诊断。

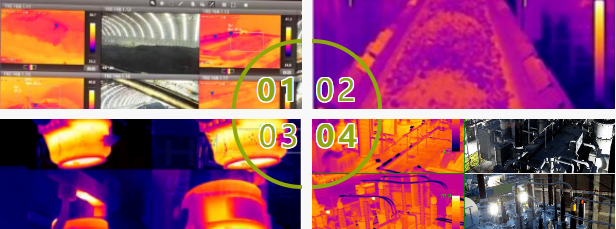

       1.在封闭煤场顶部煤棚马道下方安装多套测温型红外热成像仪设备，实时全方位监测煤堆表面温度，进行温度超限预警，并与消防水炮系统联动控制。

       2.输煤皮带通廊红外热成像监控系统实时监测整条皮带和煤炭的温度，并进行在线温度分析诊断，当某段温度超过报警阈值时，画面显示确定温度异常区域位置，启动声光报警，同时输出联动控制信号，启动喷淋系统进行喷水降温。

       3.钢包红外热成像在线监控系统红外热成像能对钢包表面温度红外成像，当钢包表面温度场达到报警条件后，实时报警提醒工作人员检修钢包，避免安全事故发生。

       4.变电站红外热成像在线监控系统能都对场所内的变压器、套管、线夹等关键部位，进行不间断***监测，并在红外热像画面中添加多个测温区域，***在高温恶劣环境下准确测温。
