一、简介

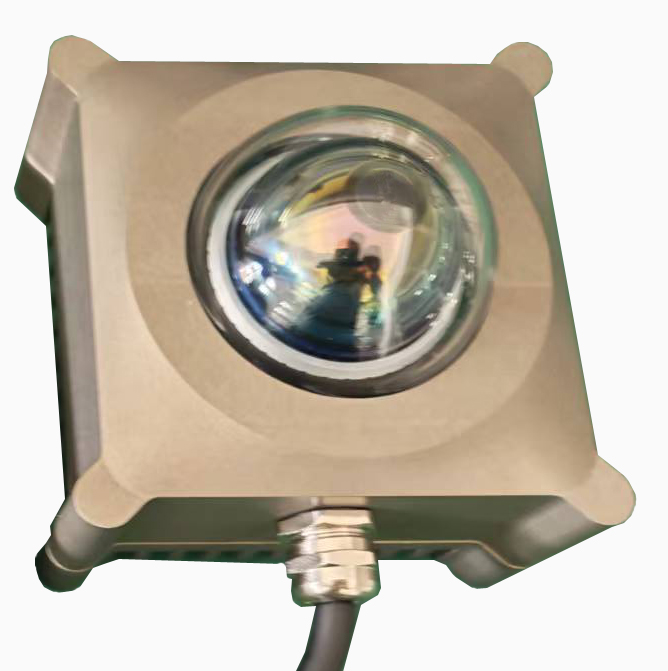

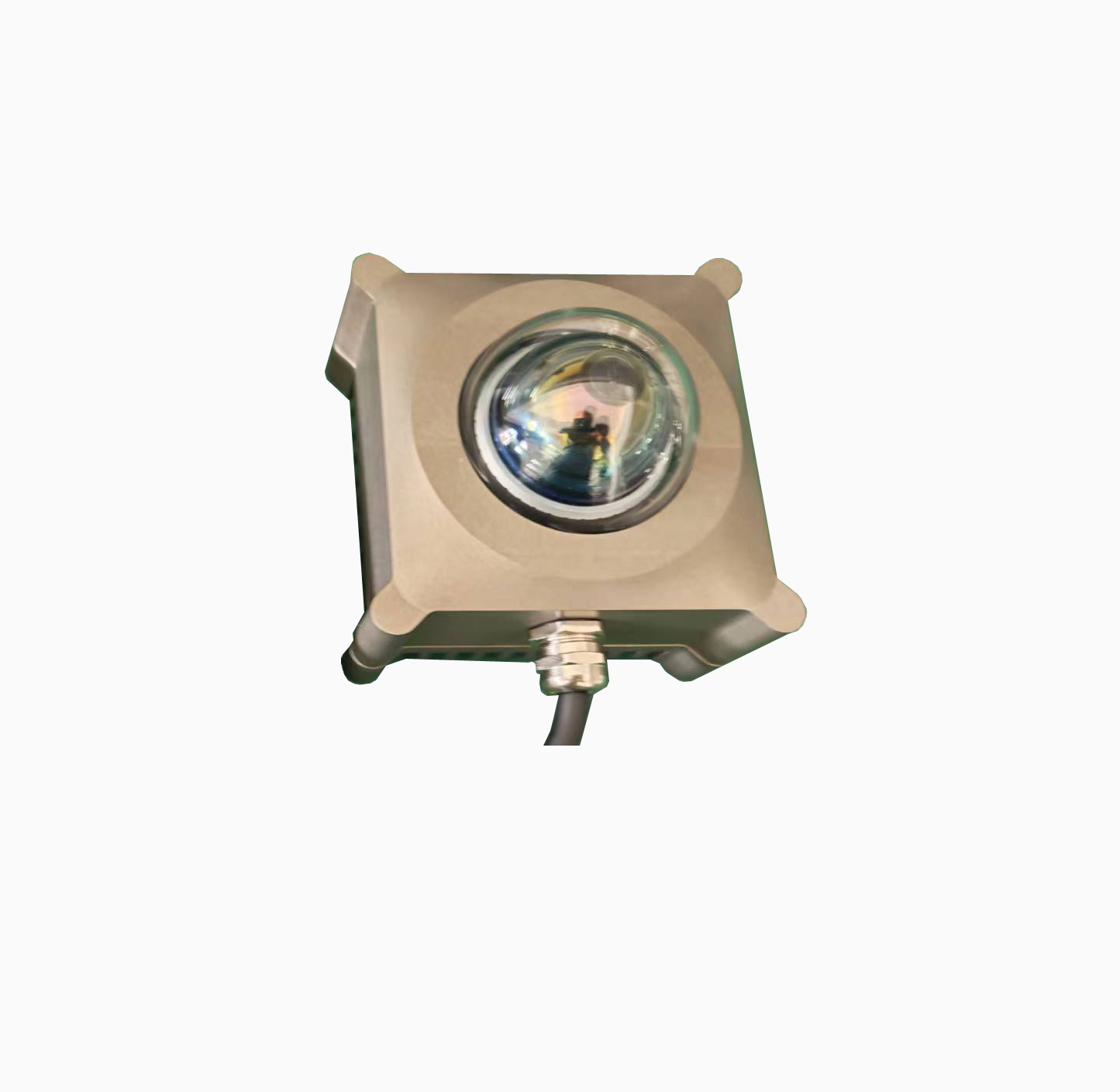

BSL12/24防爆三维雷达传感器（以下简称雷达）可用于石油开采、炼油、化工、海洋石油平台、游轮、制药、军工、金属加工等易燃易爆气体和粉尘环境使用。主要应用于自动化装备及机器人上用于障碍物检测和物体轮廓识别导航。

二、 适用场所

1）适用于爆炸性气体环境1区、2区场所；

2）适用于可燃性粉尘环境21区、22区场所；

3）IIA、IIB、IIC类爆炸性气体环境；

4）适用于T1～T6温度组别。

5）分类

防爆型式：本质安全型

防爆标志：Ex ib ⅡC T6 Gb/Ex ib ⅢC T80℃ Db

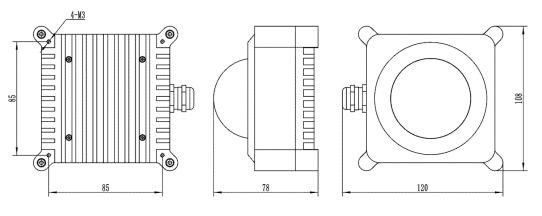

6）外形尺寸及重量

外形尺寸：120mm×108mm×78mm

重量：350g

三、 使用环境：

传感器在下列条件中应能正常工作：

1）温度：-20℃～+40℃；

2）相对湿度：≤95%RH（＋25℃）；

3）大气压力：80kPa～106kPa；

4）具有易燃易爆气体和粉尘环境使用。

四、基本功能

1) 传感器具有初始化参数设置功能；

2）传感器具有自诊断和故障指示功能；

3）传感器具有双向有线数据通信的功能；

4) 传感器具有电源指示上位通讯信号指示功能；

5）传感器具有对探测物轮廓建图、定位、识别、避障功能。

五、主要技术指标

1）额定电压：DC12/24V；

2）传感器最大检测距离:70m；

3）传感器检测角度：水平检测角度:360°；垂直检测角度-7°～52°；

4）传感器检测精度:≤3cm；

5）传感器输出接口：2路电平I/O接口，1路以太网接口；

6）射频阈值功率不超过2W，起燃时间不超过20μs。
