产品概述

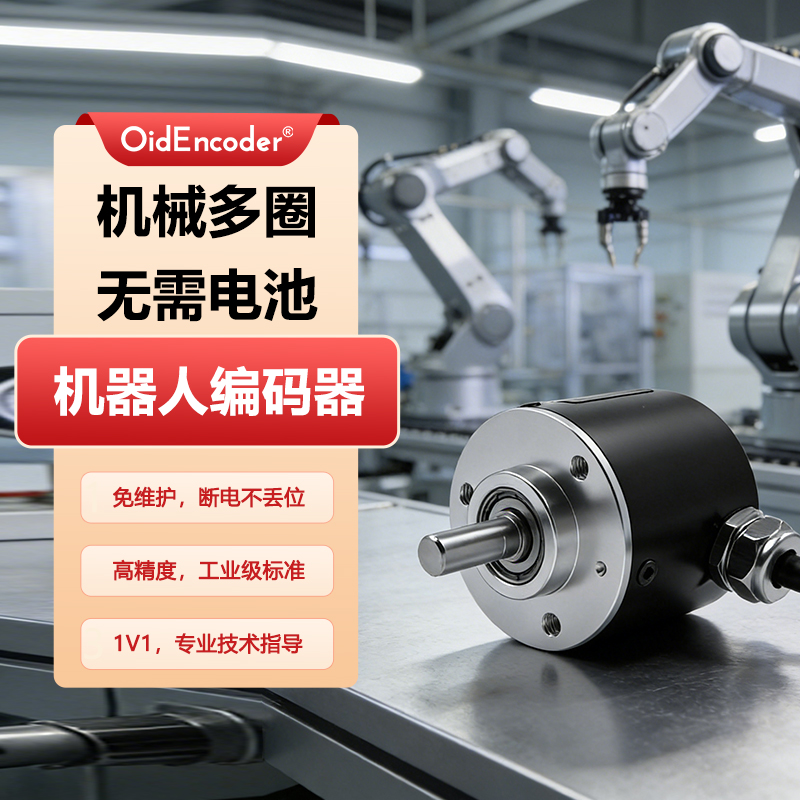

欧艾迪精密机械齿轮多圈绝对值编码器，无内部电池，绝对式多圈，掉电记忆，全量程范围内位置数据唯一，可方便适用于各类PLC和单片机采集。

产品优势

·机械齿轮多圈，无电池，掉电记忆

·分辨率最高17位，精度可达0.07度

·通过EMC测试，抗干扰性强，稳定性强

·可通过通讯协议或上位机软件进行参数设定，操作简单直观

·支持查询模式和自动返回模式，反馈位置和速度

技术参数

电气参数

·输出接口：RS485（Modbus RTU）、RS232、CAN、CANopen、SPI、BISS、SSI、TTL、模拟量0-5V/0-10V/4-20mA、A/B/Z脉冲

·单圈分辨率：10位-17位可选

·多圈圈数：16圈-69782圈可选（支持定制）

·工作电压：DC 5V-24V

·工作电流：＜100mA

·线性度：0.10%

·内核刷新周期：50uS

·电气寿命：＞100000h

·波特率：9600-115200（默认9600）

·站号地址ID：1-255（默认1）

机械参数

·外壳/法兰材质：锌镍镀层钢/航空铝

·轴承材质：轴承钢

·主轴负载：轴向20N，径向80N

·最大机械转速：3000RPM

·最大启动扭矩：0.006Nm

·连接方式：实心轴，盲孔

·重量：＜150g（含1-1.2米屏蔽线）

·抗震动：10G

·抗冲击：50G

环境参数

·工作温度：-40～+85°C

·储存温度：-40～+85°C

·湿度：98%（无凝露）

·防护等级：IP54常规款/IP68防水款/EX防爆款/GB隔爆款

接线说明

·红线：电源正极

·黑线：0V（GND）

·绿线：TX

·白线：RX

·黄线：置零（ZR）

黄线功能说明：

·置零功能：黄线接地（黑线）可置零，或通过通信协议指令置零

·恢复出厂设置：断电后黄线接黑线，上电保持2分钟

·黄线不用时请悬空

·专用电缆均含金属屏蔽层抗干扰

应用领域

·工业自动化：数控机床、机器人关节、传送带、电梯等

·工厂与物流自动化：立体仓库、堆垛机、自动分拣线等

·医疗设备：CT/核磁共振、手术机器人等

·安防与智能设备：监控球机、自动门等

·家电与消费电子：相机镜头、电动窗帘等

·汽车与交通：汽车方向盘转角传感器等
