一、工程概略

成都市西体路污水管道选用直径为 dn400-dn600mm 的钢筋混凝土管，管道腐蚀严峻、已接近运用年限，需求修理更新。因处于老城区且路途路面刚翻新完成如选用传统的开挖翻排方法进行修正会与杂乱的地下管网和路途维护要求相对立。针对于不能选用开挖修正，综合考虑本钱、工期、环境维护等因素选用UV紫外线固化法内衬修正。

UV紫外线固化法,非开挖修复技能选用拉入法把碾压好的玻璃纤维软管拉入待修的旧管道中，用紫外线固化，形成与待修正管道严密结合的管中管结构， 从而提高管道的运用寿数，运用这项技能修正的管道寿数可达 50 年。

二、非开挖修复紫外线固化，重要施工工序步骤

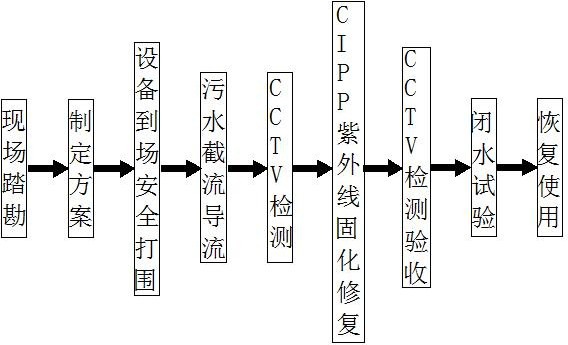

施工工序图

三、非开挖修复紫外光固化，施工步骤：

1、现场踏勘：查看现场环境，包含交通、水电等；下井丈量管径、周长， 井到井距离。查看污水流量，有无支线。

2、拟定方案：针对现场踏勘状况拟定修正方案。包含交通导流、管道清洗、

UV紫外线固化修正、闭水实验等

3、设备到场、安全打围：警示桩用铰链环向关闭施工现场，警示棒插到警示桩上，隔一个警示桩插一个，如车流量大放置双向导流牌，打围后安全教育。

4、污水截流、导流：用气囊封堵或垒墙，污水泵将需需修正管段污水导流到下流管道。

5、管道清洗、疏通：管道清淤，水车清洗管道（下井掏泥前应通风、气体检测，下井人员带安全带及防护设备，井上有专人看护）井口有防下跌护栏，清出淤泥集中堆积及时外运。

6、管道CCTV 检测：检测管道缺点状况及清淤后管道障碍物铲除状况。确保管道合适安装内衬资料的状态。

7、非开挖修复—UV紫外线固化：

（1）管道CCTV 检测完毕后带一根牵引绳回来

（2）拉入底膜，底膜平铺管底、平顺无褶皱翻转，底膜的粗糙面对着顶部， 润滑面对着旧管。一起带回一根牵引绳。用做拉内衬修正资料用。

（3）在井固定好维护膜，防止同内衬修正资料一起拉入管内。

（4）穿好牵引绳，电绞车就位

（5）拉入内衬修正资料，速度小于 5m/min

（6）连好内衬修正资料绳子后，绑好扎头

（7）敞开高压风机给内衬修正资料充气，应按 0.02-0.05 巴/分钟缓慢向内衬管充气，直至到达规则的操作压力，坚持压力 30min。

（8）充气时从另一端拉回一根绳子，拉紫外线灯用。

（9）翻开扎头敏捷放入紫外线线灯，应当心将紫外线灯放入内衬管，确保紫外线灯不会损坏衬管的内膜。如内衬修正资料塌陷紫外线灯无法放入，选用充气法待管道兴起后拉入。

（10）连接好绳子，从头绑好扎头，连接好风管。

（11）敞开高压风机充气，待管道兴起后将紫外线灯拉到另一端

（12）由后向前依次敞开 8 盏紫外线灯，距离 30s。

（13）敞开卷线器，设置好固化速度，调查三个测点的温度和卷线速

度，随时调整。最大速度为 1m/min。在距离结尾 1.5m 处，应减速 1.5 米/ 分钟。

（14）固化完毕后由后向前依次关闭紫外线灯，距离 30s。

（15）冷却衬管，松开扎头，取出紫外线灯，留意烫伤。轻拿轻放，防止损坏灯头。

（16）用角磨机处理好管口，拉出内膜

（17）拾掇工具，清理现场

8、管道CCTV 检测、检验：检测内壁顺滑及褶皱等外观；取样、管道平均壁厚； 查看新旧管道有无渗水等。

9、闭水实验：修正后管道闭水实验

10、康复运用：撤除管内堵头，康复管道通水，康复施工现场原状，管道危险免除。

四、非开挖紫外光固化,技能的首要特点

（一）施工工期短：内衬资料在工厂加工，现场从施工预备、下料、固化需求时间较短。可当天康复交通。

（二）、设备紧凑，噪音低，施工占用路途面积少。最大限度削减对周边环境、交通影响。

（三）、内衬管耐腐蚀、耐久性好。规划运用最大年限可达 50 年。资料强度大、耐腐蚀、耐磨性、抗压能力强、整体性好。彻底解决管道渗水问题。

（四）、修正后管道内外表润滑、无接口。管道断面丢失小。

（五）、合适长管段修正，本工程单次最大固化修正长度 120m。

（六）、不对路途进行开挖，不发生废物。节约资源、维护环境。

（七）、选用夜间施工白天照常通车的施工组织，对交通影响较小且具有较好的社会及环境效益。

五、总结

现在工程已投入运用，经过半年的运转，内衬管与原有管道贴合严密，内壁顺滑，管道无渗漏现象，运营效果杰出。CIPP 内衬紫外线固化法修正施工技能比较老练，适应的管道范围较广，其工期短，对交通影响小，既节约资源又有利于环境维护。社会效益和经济效益好。
