哈喽各位机械er焊接佬检测行业的小伙伴们有没有过选铸铁平台T型槽时一脸懵的经历选大了浪费成本选小了又不满足工况尤其是焊接和检测这两个核心场景对T型槽规格的要求更是苛刻

今天这篇笔记就把铸铁平台T型槽选型的干货扒得明明白白从规格参数解读到不同场景适配技巧再到焊接检测的注意事项新手看完也能直接上手选赶紧码住收藏

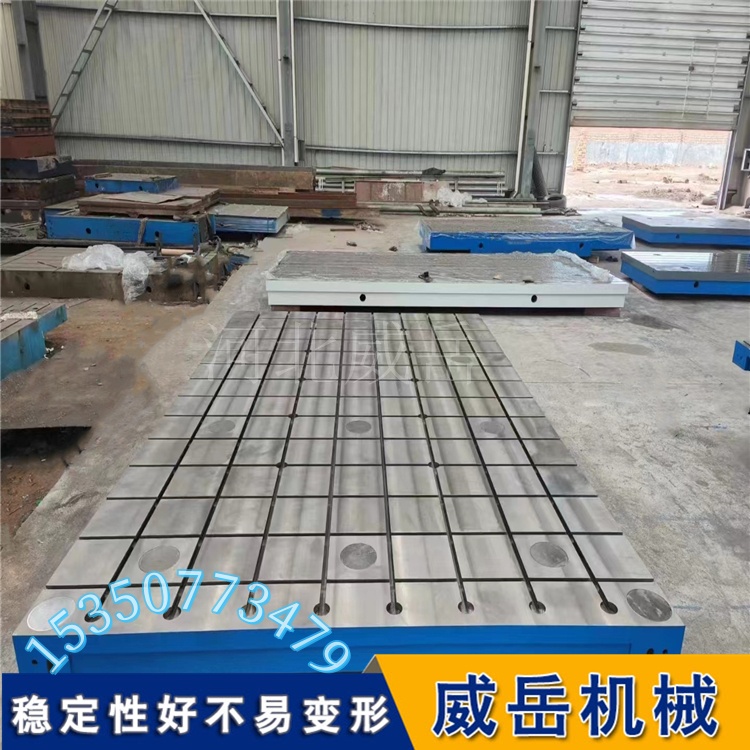

一先搞懂核心T型槽规格参数怎么看

选之前先把基础参数摸透不然很容易踩坑常见的核心参数有这几个记好咯

槽宽×槽深BH这是基础的参数比如14×918×1122×14这些常见规格直接决定了能适配的螺栓夹具尺寸

槽间距P相邻两个T型槽的距离影响工件固定的稳定性和兼容性常见的有50mm100mm150mm等模数

槽数量根据平台尺寸和工件大小来定不是越多越好合理分布才关键

平台精度等级分为0级1级2级3级精度越高加工和检测要求越严焊接场景一般2级足够检测得选0级1级

小提示规格标注一般是平台尺寸×T型槽规格×槽间距×槽数比如1000×2000×14×50×6就是1米×2米的平台T型槽14×9间距50mm共6条槽

二分场景选型焊接vs检测侧不同

不同场景对T型槽的需求天差地别千万别一概而论下面分别说焊接和检测场景的选型技巧

焊接场景耐造适配夹具是关键

焊接时会有高温飞溅还需要固定不同大小的焊件选型在承载能力和夹具兼容性

中大型焊件重量＞500kg选槽宽22×14及以上规格槽间距100150mm保证螺栓和夹具能稳稳承载避免焊接过程中工件移位

中小型焊件重量＜500kg14×9或18×11规格就够用槽间距50100mm兼顾灵活和稳定性

特殊要求如果是强度焊接建议选3级以上铸铁平台T型槽边缘要做倒角处理防止应力集中开裂

三必看T型槽焊接与检测注意事项

选对规格还不够后续的焊接和检测环节也会影响使用效果这几点一定要注意

1.T型槽焊接注意事项

禁止在T型槽直接焊接高温会导致槽体变形开裂影响精度

焊接时用专用夹具固定工件夹具要卡紧在T型槽内避免焊接震动导致工件偏移

焊接后及时清理清理槽内的焊渣飞溅防止堵塞槽体影响后续使用

2.T型槽检测注意事项

检测前先清洁用干净的抹布擦拭T型槽和平台表面去除灰尘油污

用工具检测槽宽用塞规检测槽深用深尺检测平整度用水平仪或平尺检测

定期复检长期使用后建议每36个月复检一次及时发现变形磨损问题

四选型总结避坑指南

后来个小总结帮大家快避坑

焊接选耐造优先看承载和夹具适配精度2级足够

检测选优先看精度等级和槽加工质量0级1级更靠谱

不盲目选大规格根据工件重量尺寸和工况来定避免浪费

认准正规厂家保证平台和T型槽的加工质量后续售后也有保障

以上就是铸铁平台T型槽规格选型的全攻略啦涵盖了焊接和检测的核心场景希望能帮到大家如果还有其他选型问题欢迎在评论区留言讨论。#铸铁平台#T型槽选型#焊接技术#机械检测#工业设备选型#机械干货#新手小白学机械
