极致清晰!海康机器人发布2.45亿像素XoFLink光口相机
转载 2024-12-05 11:58 海康机器人 来源:海康机器人海康机器人推出全新

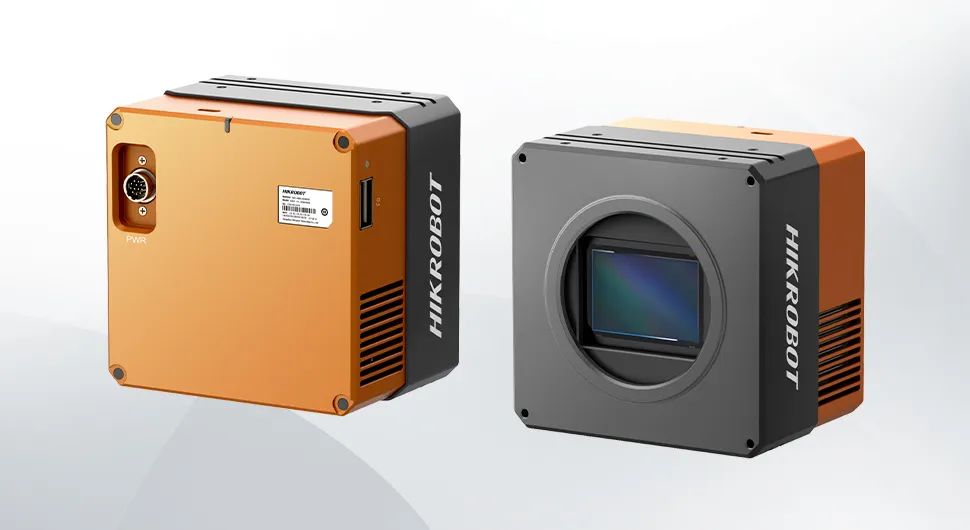

2.45亿像素XoFLink光口相机
MV-CH2450-10Q1M/Q1C
该型号主要适用于FPD 检测、PCB AOI
天文测绘、铁路等相关应用
2.45亿像素
XoFLink光口相机
■ 分辨率 19200 × 12800,像元尺寸 2.81 µm
■ 支持 Binning、多组 LSC 轮询、逐像素点校正等 ISP 功能
■ 使用 QSFP+光口传输数据,搭配光模块传输距离可达150m
■ 使用 TEC 制冷,大幅降低 Sensor 温度,保证长曝光下的图像质量
■ 符合 XoFLink 自研协议和 GenlCam 标准
针对面板Demura应用全面升级

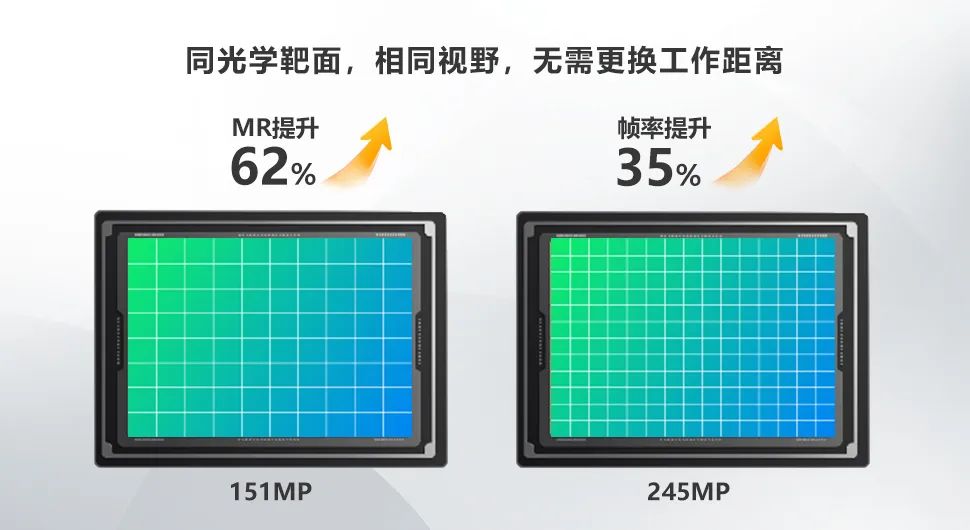

精度更高,帧率翻倍
相机采用Sony IMX811传感器,具备低噪声和高动态范围的特点,提高了检测的准确性和灵敏度。在面板检测中尤其适用,对亮度和色彩响应更加出色,靶面大小保持和1.5亿相机一致,像素密度的提升可提供更高的检测标准。

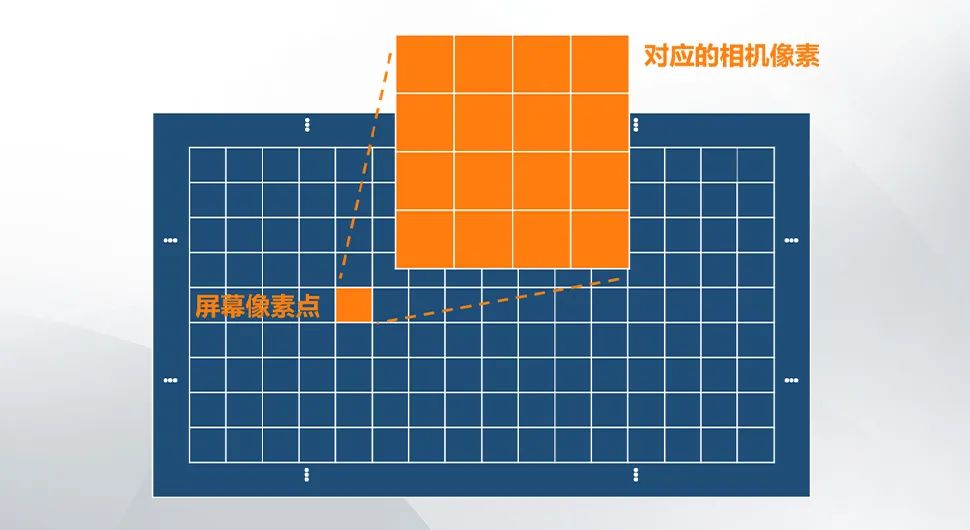

MR是屏检行业中的放大倍率的概念,意味着被测屏幕上的一个显示RGB像素所对应的相机像素数。行业内一般要求做到MR≥3。传统1.5亿像素相机在检测8K屏幕时需要多相机拼接才能实现,2.45亿像素则可以实现单相机就提供足够的精度。

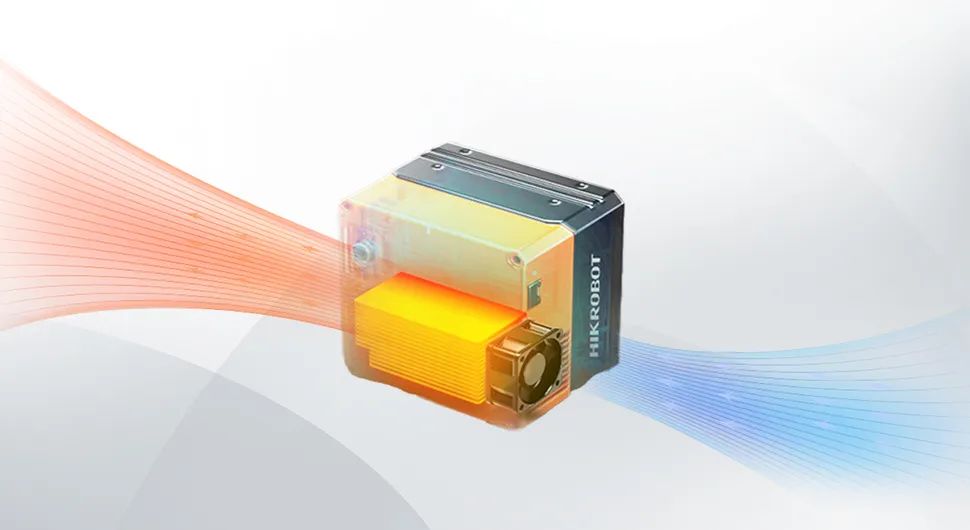

内置TEC主动制冷模块
屏幕检测行业因屏幕本身亮度低,相机会使用长曝光时间,引入更多的热噪声。2.45亿相机搭载TEC制冷模块,主动对Sensor进行降温,削弱噪声,提升信噪比。
ISP算法优化

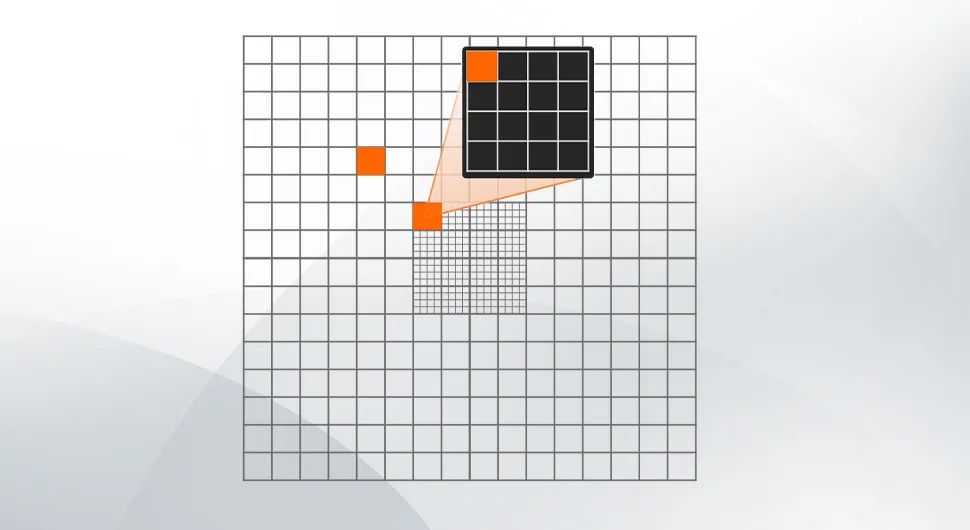

相机支持逐像素校正,从区块到像素级别的校正精度,大幅提升像素间均匀性,后续更新可支持16bit原始数据输出,灰阶变化响应更细腻。

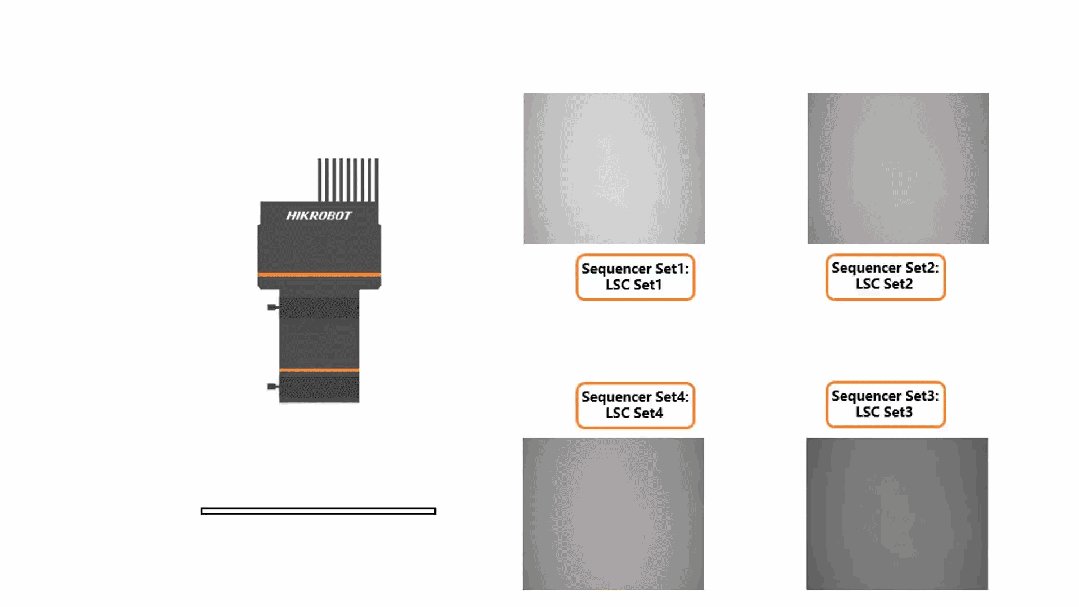

支持LSC阴影校正轮询
相机固件内置LSC阴影校正轮询功能,可有效应用于面板和PCB等检测应用中,在不同颜色打光轮次下可以进行独立校正,保证每个光源下的打光均匀性。

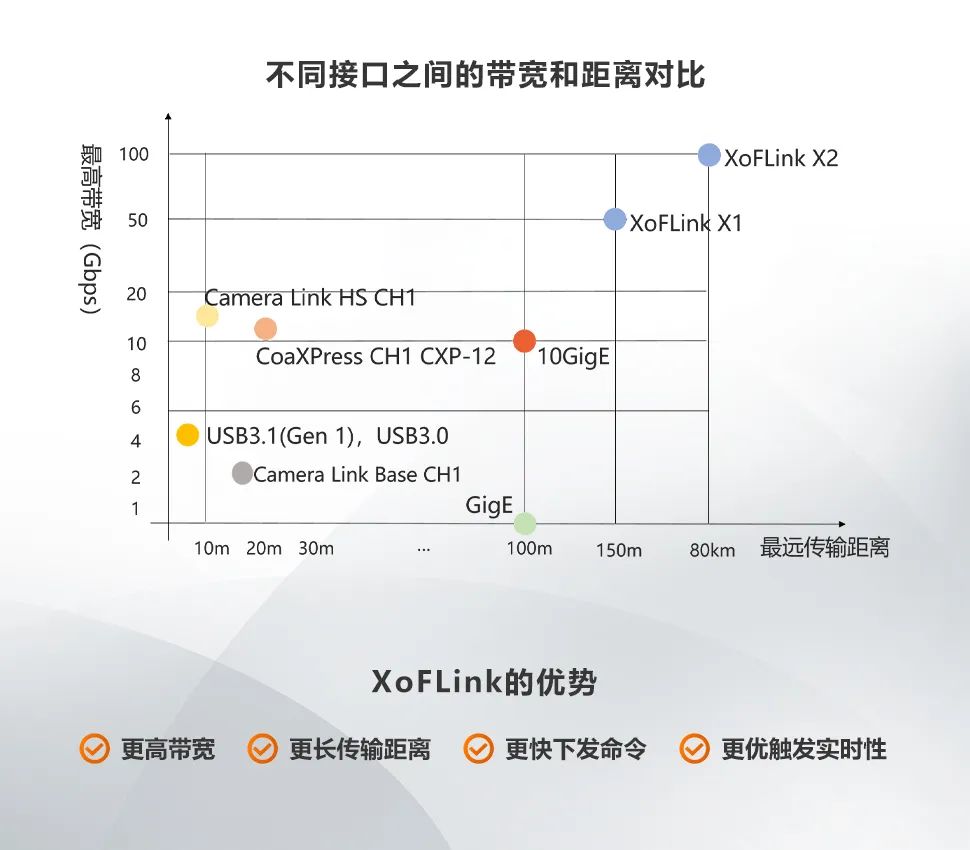

采用XoFLink高速接口
相机采用XoFLink传输接口,配合光模块可达到50G的最大带宽和150m的传输距离,并且相较于传统高速接口如CoaXPress和Camera Link,XoFLink在方案复杂度和传输稳定性以及响应速度上都有明显优势。
